實驗名稱：

ATA-P2010功率放大器在新控制策略下撞擊式壓電噴射閥點膠性能測試中的應用

實驗方向：

封裝技術

實驗設備：

ATA-P2010功率放大器，信號發生器、撞擊式壓電噴射閥、高精度電子秤和顯微鏡

實驗目的：

通過功率放大器驅動壓電噴射系統，驗證撞擊式壓電噴射閥在不同控制策略下膠點質量、氣泡含量等點膠性能。

實驗過程：

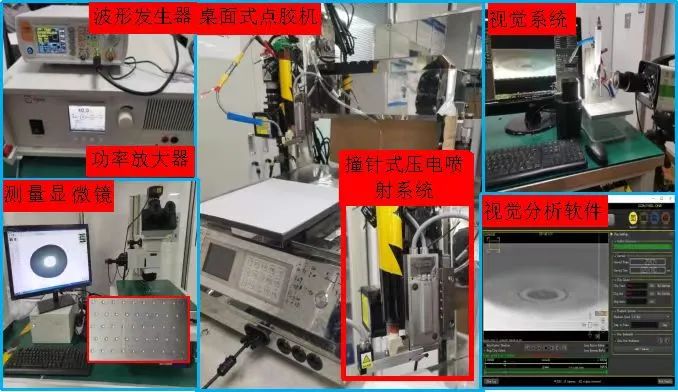

為了評估膠粘劑在不同控制策略下的分配性能，包括液滴體積和氣泡含量，本研究構建了撞擊式壓電噴射系統的新控制策略實驗平臺，如圖5.9所示。該平臺包括控制系統、撞針式壓電噴射系統、視覺系統和奧林巴斯STM7測量顯微鏡?？刂葡到y(tǒng)由波形發生器、功率放大器（ATA-P2010,Aigtek，China）組成，可以在20 kHz下實現-20V~130V的高頻率寬電壓輸出。

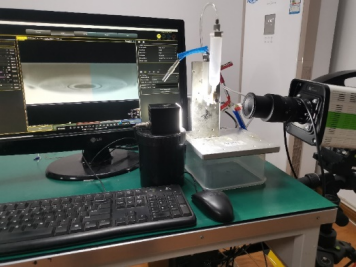

視覺系統包括包括一臺高速攝像機、高亮LED光源、視頻顯示器、撞針式壓電噴射系統、微距（特寫）鏡頭和固定支架。為了取得良好的拍攝效果，相機/鏡頭和高光LED燈軸被定位在略微傾斜的角度。其中，該攝像機是通過特寫鏡頭觀察噴嘴處的液滴噴射與回吸過程的清晰圖像，并可通過i-SPEED Suite 2.0軟件對高速視頻進行捕捉和分析。

實驗結果：

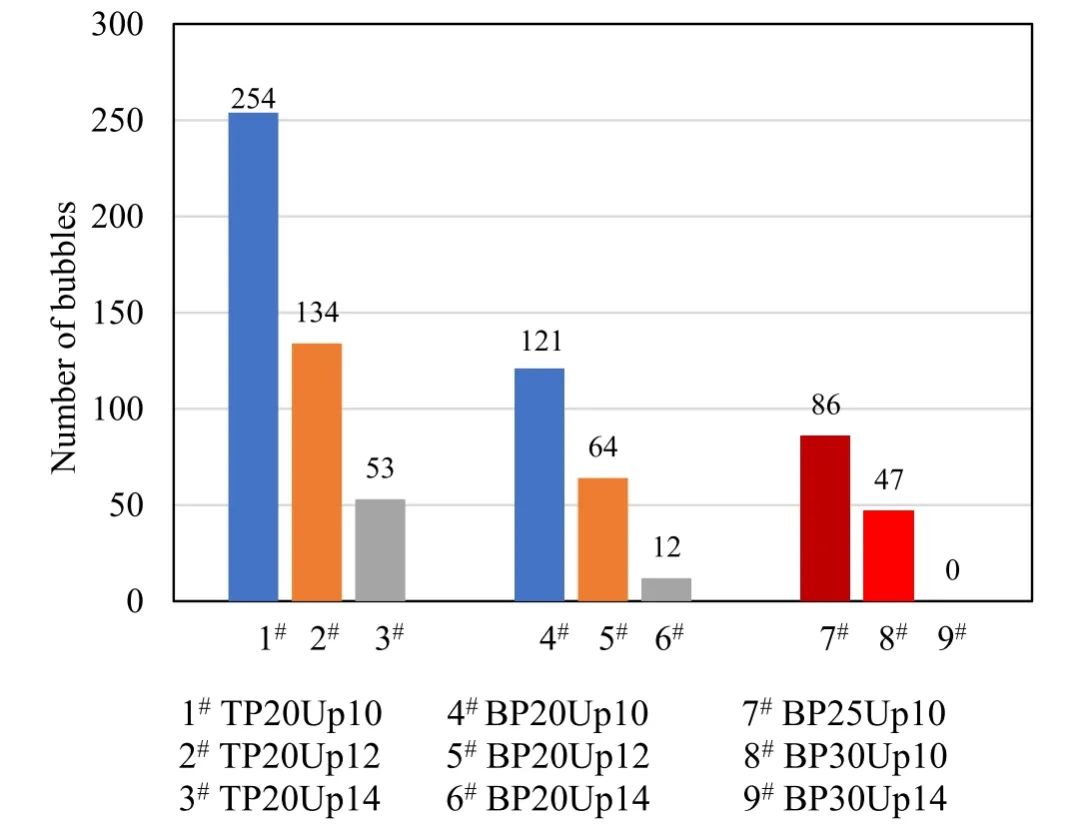

通過實驗驗證優化后的貝塞爾波形所造成的空氣回吸相比于傳統波形得到改善，并且氣泡個數明顯減少。

同時傳統控制策略的膠點長度和高度值方差比優化控制策略的要大，優化后的控制策略能更好的保證膠點的穩定性和一致性。

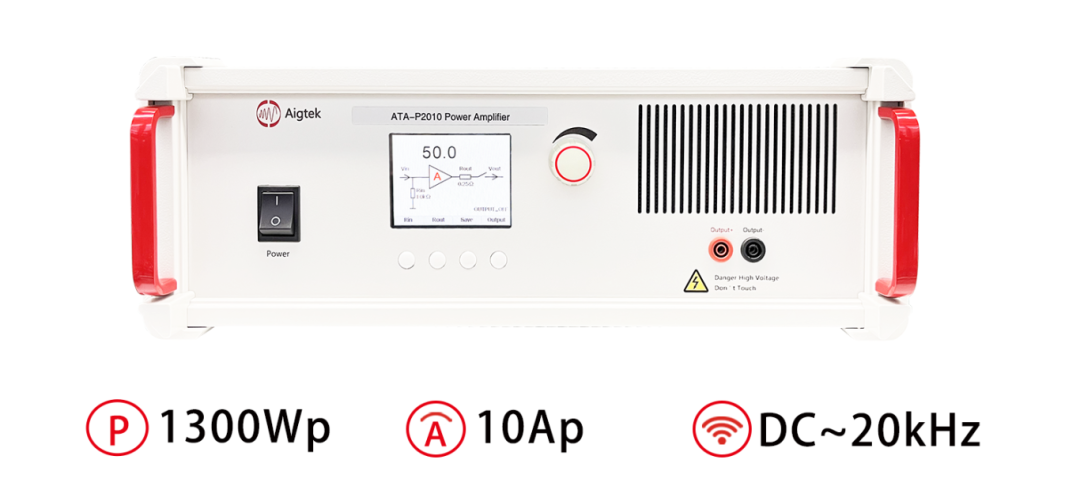

實驗中用到的ATA-P2010功率放大器的參數指標：

本文實驗素材由西安安泰電子整理發布。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業。公司致力于功率放大器、功率信號源、計量校準源等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
