液流電池是一種新型電化學儲能技術，液流電池的正、負極電解液分布儲存在2個液罐中，利用循環泵將電解液推入電堆，活性物質在電堆的離子隔膜兩側的多孔電極上發生電化學反應。

液流電池具有循環壽命長（＞10000次），可深度充放電、無燃燒爆炸風險、良好的本征安全性等優點，在大容量長時儲能場景應用廣泛。隨著“混合儲能”技術的發展，液流電池將發揮重要的能源支撐作用。

液流電池的總能量存儲取決于系統的荷電狀態（SOC）和活性化學物質數量。

釩電池在標準理論狀態下平衡電勢為1.26V，但受濃度、酸度、溫度等因素影響，液流電池在不同荷電狀態（SOC）下電壓變化范圍很大，影響到儲能效率、運行穩定性和電池壽命。

在液流電池中，電壓分布隨著位置趨近于中心單體。如果堆內的電壓波動較大，電壓差會引起電解液中的離子定向遷移，形成旁路電流，導致電荷損失，降低庫倫效率和電池容量。為了盡可能抑制減小旁路電流造成的電池能量損耗，減少單電池的電壓差非常關鍵。

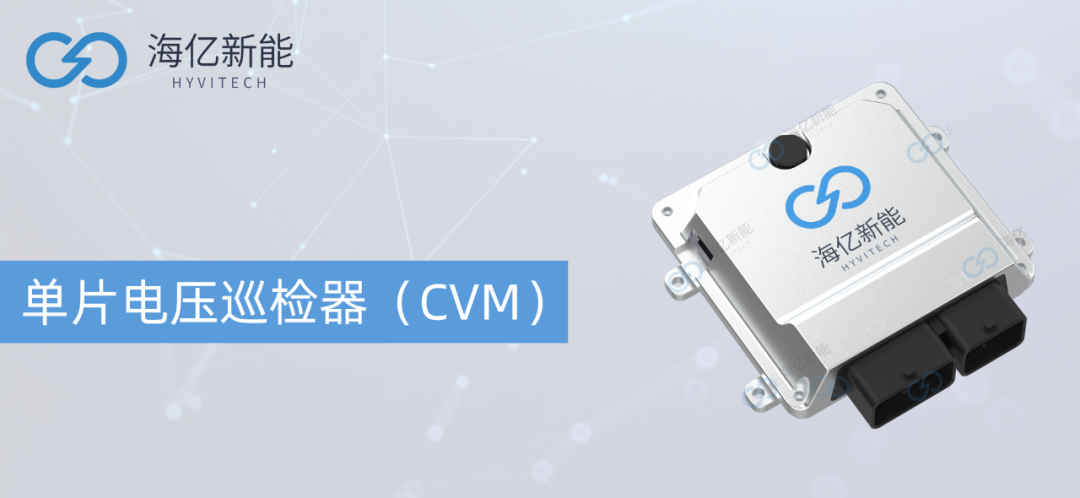

單片電壓巡檢器（CVM）就是及時發現處理電壓差問題的“火眼金睛”，實時巡檢分析單片電壓狀態，避免電壓分布不均造成整個電池系統破壞。

在實際工況下，單電池的充電截止電壓上限需要嚴格控制，主要是避免過充帶來的風險。

因?yàn)殡姵剡^充會導致沉淀和析氫等副反應，對整個液流電池系統模塊造成不可逆的損害。在充放電過程中，科學估算電池的SOC非常重要。

在液流電池SOC估算方法研究中，無論是開路電壓法，擴展卡爾曼濾波（EKF）與無跡卡爾曼濾波（UKF）聯合算法（EBKF-UKF），還是AI算法，都需要采集、辨識高精度的電壓、電流等數據，從而幫助液流電池管理系統（FBMS）做出更準確的SOC估算結果。

因此，通過單片電壓巡檢器（CVM）對液流電池單電池進行全面精準的電壓檢測，做出優化控制策略，對于保障系統安全運行，延長使用壽命，具有重要意義。

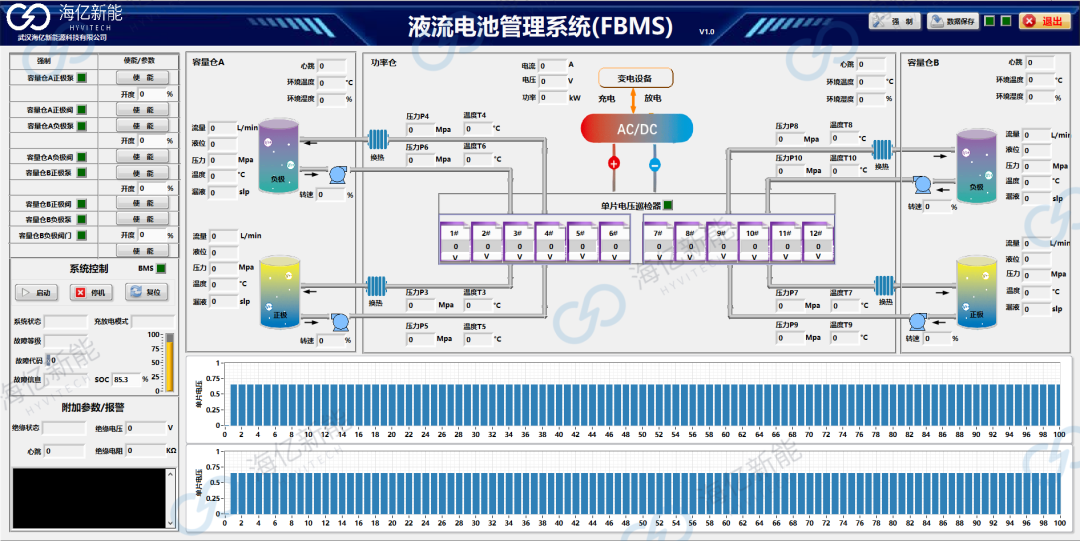

單片電壓巡檢器（CVM）采集的電池實時運行數據，液流電池管理系統（FBMS）可以快速展開SOC估算、安全控制、故障診斷、警報處理、均衡管理等處理，保障系統運行。

當液流電池系統工作時，上位機PC中的操作程序向單片機發送工作信號，然后isoSPI總線至數據采集模塊進行電池電壓、電流采集，數據回傳到單片機內部處理，再上傳至上位機，通過軟件分析進行數據校驗、儲存、顯示等操作，從而實現對液流電池系統的單片電壓巡檢情況的實時監控。

縱觀人類歷史，從鉆木取火、煤炭蒸汽、石油內燃機，再到如今的液流電池。每一次能源技術重大變革都將推動人類文明向前發展。

當前，我國可再生清潔能源消費比重越來越大，以液流電池為代表的新型儲能技術迎來爆發，單片電壓巡檢器（CVM）助力液流電池系統行穩致遠。
