在精密制造的歷史中，精度從“量”到“測”，三坐標測量儀從“機械精密”到“智能協同”。

傳統量具只能實現單點或線的測量，面對曲面、深孔等復雜特征時，需要多次測量拼接，誤差累積難以避免。如：

1、對汽車檢具銷孔的同軸度測量中，工人需要反復調整千分表位置，結果受操作力度、觀察角度等因素影響大，且手工記錄的數據難以行程系統追溯，這就會導致產品出現質量問題的時候，沒有辦法通過歷史數據反推工藝缺陷，使批量生產的一致性難以保障；

2、對于航空發動機葉片這類帶有復雜自由曲面的零件，其葉背與葉盆的輪廓度、前緣的圓弧半徑等關鍵參數，只能依賴樣板比對，這種測量方式明顯不滿足微米級精度的測量需求。

此時三坐標測量儀應運而生。

三坐標測量儀從“點測量”到“空間測量”

三坐標的橋式結構設計打破了機械結構對精度的限制。它通過花崗巖工作臺與高性能導軌的組合，構建了穩定的三維測量基準。三坐標的高剛性橋式結構（如Mars系列的核心設計）可帶動測頭在X、Y、Z三個軸向上自由移動，實現對空間任意點的坐標采集，這一突破讓“三維空間精度”從概念變?yōu)楝F(xiàn)實。

配合高精度光柵尺的應用，將位置精度控制到微米級；同時硬件層面（如ALPHA4全自主化運動控制器）的協同進化，實現了高效平滑運動和高空間運動重復性。

三坐標高剛性結構設計，進一步減少了環境振動與自身形變對測量的影響，即使在車間復雜環境中，仍能保持穩定的測量精度。

測頭：讓三坐標測量儀深入微觀世界

機械結構的變化讓三坐標測量機從“實驗室設備”走向“生產線工具”，但真正拓展其測量邊界的，是測頭技術的突破。從最初的觸發式測頭到如今的掃描式測頭，從單一測針到自動換針系統，每一次技術升級都在突破測量的空間限制，使三坐標測量機能夠應對各種復雜的測量場景：

1、觸發式測頭通過測針與工件的接觸產生信號，能獲取離散點數據，但無法滿足復雜曲面或要求高密度數據的場景，難以應對批量檢測需求；

2、掃描測頭能以每秒數百點的速率連續采集數據，輕松勾勒出復雜型面的真實輪廓；

3、智能自動換針系統解決了“測針適配性”難題，結合微型測針與靈活加長桿，能深入傳統工具無法企及的深腔、微孔等“死角”。

在電機定子測量中，中圖三坐標微型測針可深入0.5mm寬的散熱槽，配備全自動測針更換架，根據測量程序自動切換不同長度、角度的加長桿及微型測針，精準深入定子槽底、微型散熱孔、軸承安裝孔等隱蔽區域。

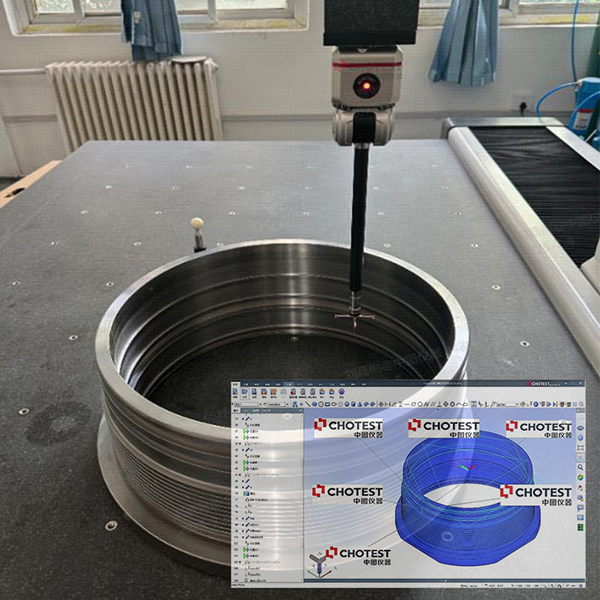

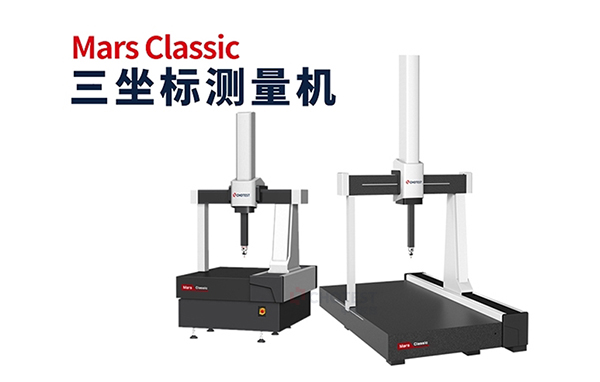

Mars Classic 10158 三坐標測量機300mm加長桿能探入煤礦導向套的深孔，測量密封槽的深度與寬度。

測量軟件：使三坐標測量儀從“數據采集”到“智能決策”

早期的三坐標測量軟件功能是單一的數據記錄，而如今是集智能規劃、仿真、分析與閉環控制于一體的核心中樞，實現了測量流程的數字化。如PowerDMIS專業測量軟件通過導入工件的CAD模型，自動識別待測特征，規劃優測量路徑，并模擬測針運動軌跡進行碰撞檢測——在汽車散熱器測量中，這種“虛擬預演”能避免測針與密集散熱片的碰撞，將編程時間從數小時縮短至幾分鐘。自動編程功能則讓批量檢測效率倍增，一次編程即可復用至同批次所有零件，大幅降低人工干預。

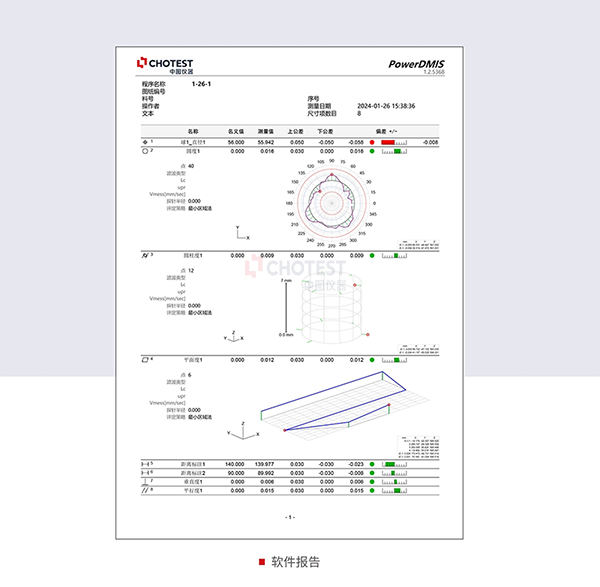

測量結果可即時生成SPC統計過程控制報告，可實時監控關鍵尺寸的波動趨勢，精準反饋至加工工藝環節，形成“測量-分析-改進”的實時質量優化循環，真正將數據轉化為生產力。

三坐標多軸聯動智能掃描技術輕松解決復雜曲面測量需求

面對渦輪葉片、精密模具等復雜自由曲面的測量需求，傳統三坐標的測頭可能因工件遮擋無法觸及某些區域，導致測量數據不完整。而如今三坐標測量儀的四軸聯動技術讓CMM擁有了更靈活的運動自由度：

四軸聯動系統通過測座的旋轉與三軸移動的協同，讓測頭始終保持與被測曲面的最佳接觸角度，也讓CMM擁有了更靈活的運動自由度。工件一次裝夾，測頭即可在轉臺協同旋轉下，沿復雜曲面連續運動采集海量數據。

多軸聯動的核心，在于運動控制算法的優化。通過實時計算測頭與工件的相對位置，系統可動態調整各軸的運動參數，確保掃描過程平穩、高效。這種“智能協同”能力，讓三坐標測量機在面對最復雜的工件時，仍能保持高精度與高效率的平衡。

從手工量具到智能三坐標，測量技術的每一步進化，都在驅動著現代精密制造的升級。
