輸入

連接方式螺釘連接

剛性導線最小橫截面0.2 mm2

剛性導線最大橫截面6 mm2

柔性導線最小橫截面0.2 mm2

柔性導線最大橫截面4 mm2

最小導線橫截面AWG14

最大導線橫截面AWG10

剝線長度7 mm

螺紋M3

最小緊固扭矩0.5 Nm

最大緊固扭矩0.6 Nm

輸出

連接方式螺釘連接

剛性導線最小橫截面0.5 mm2

剛性導線最大橫截面16 mm2

柔性導線最小橫截面0.5 mm2

柔性導線最大橫截面16 mm2

最小導線橫截面AWG8

最大導線橫截面AWG6

剝線長度10 mm

螺紋M3

最小緊固扭矩1.2 Nm

最大緊固扭矩1.5 Nm

信號

連接方式螺釘連接

剛性導線最小橫截面0.2 mm2

剛性導線最大橫截面6 mm2

柔性導線最小橫截面0.2 mm2

柔性導線最大橫截面4 mm2

最小導線橫截面AWG24

最大導線橫截面AWG10

螺紋M3

最小緊固扭矩0.5 Nm

最大緊固扭矩0.6 Nm

信號類型LED

有源開關輸出

繼電器觸點

信號輸出: DC OK有源

狀態顯示UOUT>0.9xUN： “DC OK” LED 綠色

關于狀態顯示的注意事項UOUT<0.9xUN： "DC OK" LED閃爍

IOUTN: LED ON

信號輸出: DC OK浮點

狀態顯示UOUT>0.9xUN： “DC OK” LED 綠色

關于狀態顯示的注意事項UOUT<0.9xUN： "DC OK" LED閃爍

信號輸出: POWER BOOST，有源

狀態顯示IOUT>IN： LED “BOOST” 黃色

相數1

絕緣電壓輸入／輸出4 kV AC (類型測試)

2 kV AC (常規測試)

絕緣電壓輸出／PE500 V DC (常規測試)

絕緣電壓輸入／PE3.5 kV AC (類型測試)

2 kV AC (常規測試)

產品類型電源

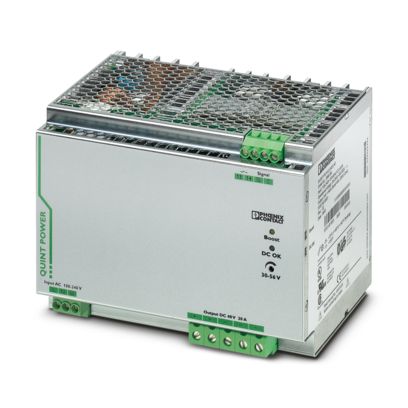

產品系列QUINT POWER

MTBF (IEC 61709, SN 29500)> 880000 h (25 °C)

> 523000 h (40 °C)

絕緣特性

保護等級I

污染等級2

環境條件

保護等級IP20

環境溫度（運行）-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)

環境溫度（存放/運輸）-40 °C ... 85 °C

環境溫度（調試類型測試）-40 °C

最大高度6000 m

氣候等級3K3（符合EN 60721標準）

允許的最大相對濕度（運行）≤ 95 % (25 °C 時，無冷凝)

沖擊18 ms，30g，在每個空間方向（符合IEC 60068-2-27）

振動（操作）< 15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6）

15 Hz ... 150 Hz，2.3g，90 min.

溫度代碼T4 (-25 ... +60 °C)

訂貨號2866695

包裝單位1 pc

最小訂貨量1 pc

銷售關鍵代碼CMPQ14

產品關鍵代碼CMPQ14

GTIN4046356547727

單件重量（含包裝）3,926 g

單件重量（不含包裝）3,300 g

原產地TH
