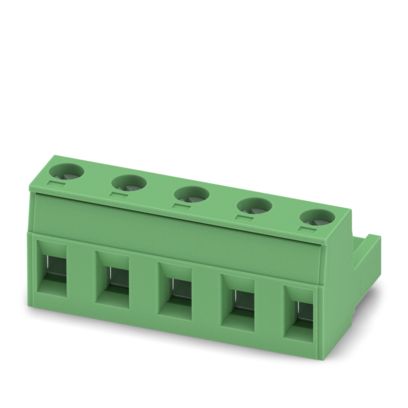

特性

額定電流IN

12 A

額定電壓 UN

630 V

接觸電阻

1.4 mΩ

額定電壓(III/3)

400 V

額定電涌電壓(III/3)

6 kV

額定電壓(III/2)

630 V

額定電涌電壓(III/2)

6 kV

額定電壓 (II/2)

1000 V

額定電涌電壓(II/2)

6 kV

連接技術

類型

標準

連接器系統

COMBICON MSTB 2,5

額定橫截面

2.5 mm2

觸點類型

孔式插頭

互鎖

鎖定類型

不帶

安裝方式

不帶

導線連接

連接方式

帶壓片的螺釘連接

導線／PCB連接方向

0 °

剛性導線橫截面

0.2 mm2 ... 2.5 mm2

柔性導線橫截面

0.2 mm2 ... 2.5 mm2

可連接導向橫截面 AWG

24 ... 12

柔性導線橫截面，帶不含絕緣套管的冷壓頭

0.25 mm2 ... 2.5 mm2

柔性導線橫截面，帶套管，帶塑料絕緣套管

0.25 mm2 ... 2.5 mm2

2根橫截面相同的導線，剛性導線

0.2 mm2 ... 1 mm2

2根橫截面相同的導線，柔性導線

0.2 mm2 ... 1.5 mm2

2根具有相同橫截面的導線，柔性，帶套管但不帶塑料套管

0.25 mm2 ... 1 mm2

2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管

0.5 mm2 ... 1 mm2

塞規a x b／直徑

2.8 mm x 2.0 mm / 2.4 mm

剝線長度

7 mm

螺釘頭驅動方式

開槽 (L)

緊固扭矩

0.5 Nm ... 0.6 Nm

不帶絕緣頸環的套管的規格

推薦的壓接工具

1212034 CRIMPFOX 6

帶絕緣頸環的套管的規格

推薦的壓接工具

1212034 CRIMPFOX 6

材料數據 - 聯系方法

注意事項

符合WEEE/RoHS，根據IEC 60068-2-82/JEDEC JESD 201的要求沒有晶須

接觸件材料

CU合金

表面特性

熱浸鍍錫

接線點金屬表面（頂層）

錫 (5 - 7 µm Sn)

觸點區域金屬表面（頂層）

錫 (5 - 7 µm Sn)

材料數據 - 殼體

顏色 (外殼)

綠色 (6021)

絕緣材料

PA

絕緣材料組

I

CTI符合IEC 60112

600

阻燃等級，符合UL 94

V0

符合EN 60695-2-12標準的灼熱絲可燃性指數GWFI

850

符合EN 60695-2-13標準的灼熱絲起燃性溫度GWIT

775

符合EN 60695-10-2標準的球壓試驗溫度

125 °C

振動測試

規格

IEC 60068-2-6:2007-12

頻率

10 - 150 - 10 Hz

掃描速率

1倍頻程/分鐘

振幅

0.35 mm (10 Hz ... 60.1 Hz)

加速度

5g (60.1 Hz ... 150 Hz)

每軸的測試周期

2.5 h

測試方向

X-, Y- 與 Z-軸

耐久性測試

規格

IEC 60512-9-1:2010-03

海平面脈沖耐受電壓

4.8 kV

體積電阻 R1

1.4 mΩ

體積電阻 R2

1.4 mΩ

插入／拔出周期

25

絕緣電阻，相鄰接線位

> 5 MΩ

氣候測試

規格

ISO 6988:1985-02

腐蝕應力

0.2 dm3的SO2 氣體通入容量300 dm3的箱體，溫度40°C，1周期

熱應力

100 °C/168  h

大功率頻率耐受電壓

2.21 kV
