sick西克電感式接近傳感器IQ06-03BNOKU2S 6042025深度解析

電感式接近傳感器通過高頻電磁場與金屬物體間的相互作用實現非接觸檢測。

核心工作原理

高頻磁場生成

傳感器內部的LC高頻振蕩電路驅動檢測線圈（通常繞在鐵氧體磁芯上），產生交變電磁場。

渦流產生與能量吸收

當金屬物體（如鐵、鋁、銅）進入磁場范圍時，其內部會感應出渦流（閉合電流）。渦流反向生成磁場，削弱原檢測線圈的磁場強度，導致線圈電感量L減小。

振蕩狀態變化

電感量L的減小使振蕩電路的頻率降低，當衰減至閾值時，電路停振。例如，SICK IQ06-03BPSKU2S的開關頻率為1000Hz，其振蕩與停振狀態被精確捕捉。

信號輸出與控制

振蕩與停振狀態通過施密特觸發器轉換為開關信號（如NPN/PNP型），觸發外部控制電路。例如，檢測到金屬時輸出閉合信號，驅動機械臂抓取或報警系統啟動。

關鍵參數影響

檢測距離：與線圈直徑、金屬材質（磁性金屬檢測距離更遠）及環境溫度相關。SICK IQ06-03BPSKU2S的檢測距離為3mm，適合短距離精密檢測。

響應頻率：高頻振蕩型傳感器可達kHz級，但動態測量能力受限于渦流建立時間，SICK型號的1000Hz頻率適用于中速動態場景。

輸出形式：支持開關量（數字信號）或模擬量（如4-20mA電流，需專用型號），SICK IQ06-03BPSKU2S采用常開（NO）觸點輸出。

結構組成

檢測線圈與鐵氧體磁芯

線圈：作為振蕩電路的關鍵元件，其匝數和材料導磁系數固定，電感量變化由外部磁場干擾引起。

磁芯：鐵氧體材料增強磁場集中度，提升檢測靈敏度。例如，SICK傳感器采用帶線圈的鐵氧體磁芯，優化磁場分布。

高頻振蕩電路

生成交變電流驅動線圈

電路設計需考慮溫度補償，避免線圈電阻和磁導率隨溫度變化導致檢測距離漂移。

檢波與放大電路

將振蕩信號轉換為直流電壓，經放大后驅動閾值開關。

例如，SICK傳感器通過整形放大電路將振蕩幅度變化轉換為二進制開關信號。

施密特觸發器與輸出級

響應振蕩幅度變化，調整傳感器輸出狀態。當目標離開感應范圍時，電路重新振蕩，觸發器恢復初始輸出。

輸出級支持NPN/PNP三極管或繼電器輸出，兼容PLC、DCS等控制系統。

外殼與防護結構

材料：采用玻璃纖維增強熱塑材料、黃銅或不銹鋼外殼，防護等級達IP65/IP67，適應惡劣環境。

安裝方式：

齊平安裝：傳感器前端與安裝面平齊，減少側面金屬干擾，但檢測距離較短。

非齊平安裝：傳感器突出安裝面，檢測距離更長，但需保持三倍外殼直徑的間距以避免相互干擾。

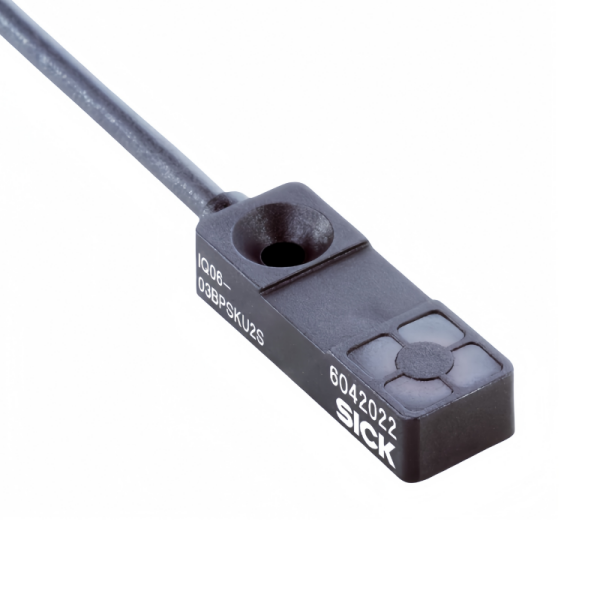

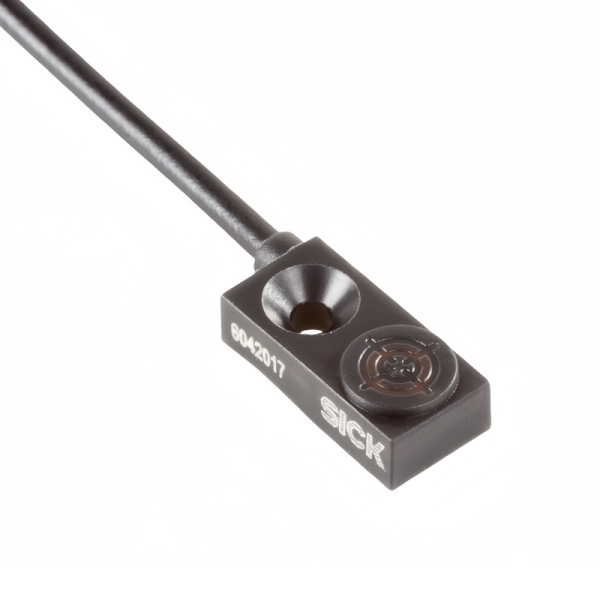

SICK IQ06-03BPSKU2S采用2米聚氨酯電纜，耐磨損且適應工業環境。

光電傳感器型號列舉

WSE26P-24162100A00 1088335

WTB26I-24161122A00 1222797

WLA26P-24162130A00 1111236

WTB26P-24161120A00 1222710

WTB26P-24162120A00 1221002

WSE26P-24162100A00 1102909

WLA26P-24165100A00 1147172

WTB26P-3B111120ZZZ 1222816

WLD26P-1H1121A0ZZZ 1218805

應用場景

工業自動化控制

物料檢測：在包裝機中檢測產品到位情況，觸發灌裝或封口動作。例如，SICK傳感器用于檢測金屬瓶蓋是否到位。

安全防護：沖壓機安全光幕中檢測人體侵入，立即停機保護。

位置定位：機器人手臂抓取工件時，檢測元件位置并引導精準裝配。

機械加工與測量

尺寸檢測：測量工件寬度、厚度或直徑，如汽車零部件的公差控制。

速度監測：作為齒輪齒條測速傳感器，反饋轉速至控制系統。

振動分析：檢測機械振動振幅，預防設備故障。

汽車電子

車速傳感器：通過檢測齒輪轉速計算車速，反饋至儀表盤或ABS系統。

油門踏板傳感器：監測踏板位置，控制發動機燃油噴射量。

制動系統傳感器：檢測制動盤磨損程度，觸發維護提醒。

智能家居與安防

智能門鎖：檢測門鎖狀態，通過手機APP推送開關記錄。

安防報警：窗戶或抽屜開啟時觸發傳感器，聯動報警系統。

照明控制：檢測人體移動，自動開啟或關閉燈光。
