防爆儀表箱適用范圍組別含義

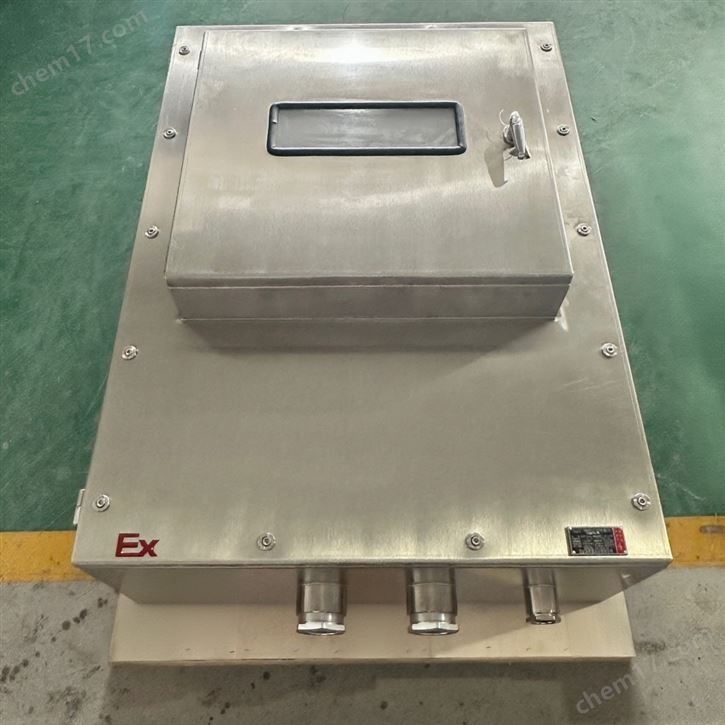

實物圖：

1.1爆炸性氣體環境危險區域的劃分
　　不同的國家和地區，按各自的標準劃分爆炸危險區域。我國根據爆炸性氣體混合物出現的頻繁程度和持續時間，將爆炸性氣體環境分為O區、1區和2區。（與IEC電工委員會一致）
　　0區：連續出現或長期出現爆炸性氣體混合物的環境。
　　1區：在正常運行時可能出現爆炸性氣體混合物的環境。
　　2區：在正常運行時不可能出現爆炸性氣體混合物的環境或即使出現也僅是短時存在的爆炸性氣體混合物的環境。
　　0區一般只存在于密封的容器，貯罐等內部氣體空間，在實際設計過程中1區也很少存在，大多數情況屬于2區。
　　1.2防爆電器設備分為二類：
　　Ⅰ類煤礦井下用電氣設備
　?、蝾惓V井以外的場合使用的電氣設備
　　1.3Ⅱ類電氣設備，按其適用于爆炸性氣體混合物zui大試驗安全間隙或zui小點燃電流比，分為ⅡA，ⅡB，ⅡC三類；并按其zui高表面溫度分為T(mén)1-T6六組。
　　1.4爆炸性氣體混合物按引燃溫度分組，見表1。
　　1.5爆炸性氣體混合物，按其zui大試驗安全間隙（MESG）或zui小點燃電流比（MICR）分級，見表2。

　　表1
　　組別
　　引燃溫度t(℃)
　　T1
　　450<t
　　T2
　　300<t≤450
　　T3
　　200<t≤300
　　T4
　　135<t≤200
　　T5
　　100<t≤135
　　T6
　　85<t≤100
　　表2
　　類別
　　zui大試驗安全間隙（MESG）（mm）
　　zui小點燃電流比
　?、駻
　　≥0.9
　　>0.8
　　ⅡB
　　0.5<MESG<0.9
　　0.45≤MICR≤0.8
　?、駽
　　≤0.5
　　<0.45

2產品特點編輯

1． 本產品為復合型，開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構。采用模塊結構，各種回路可以自由選擇組合。

2． 內裝高分?jǐn)嘈⌒蛿嗦菲?，具有過載及短路保護功能。

3． 本產品全面推出新型優化的設計方案及操作機構，結構緊湊合理、通用性強、操作靈活方便、手感好。

4． 所有緊固件均采用抗強腐蝕的304不銹鋼緊固件。

5． 鋼管或電纜布線均可。

6． 可根據用戶要求特制。

四、防爆儀表箱主要參數

防腐等級：WF1 額定電壓（V） 額定電流（A） 防爆標志 支路數 防護等級

WF1 220/380 10-100A ExdeIIBT4

ExdeIICT4

DIPA20 TA，T4 4、6、8、10、12 IP55*IP65

3訂貨須知編輯

用戶在訂貨時，須注明配電箱的回路數、回路電流及斷路器的極數，若帶總開關則需注明總開關電流及極數，并注明進出線口方向、數量、大小。若照明、動力及漏電等混配時，則需提供原理圖。

六、防爆儀表箱由于產品變化種類比較多，外形安裝尺寸及拼裝形式需與客戶交底后另行提供。

同時防爆儀表箱也稱防爆儀器箱 。由于防爆儀表箱產品變化種類多，質量要求嚴格，用戶在選購時要仔細斟酌。如沈陽宇航電子儀表機箱有限公司生產的防爆儀器箱，具有設計合理、結構堅固、外形美觀等特點，是各種防爆儀器箱的理想箱體。
