3540互感器特性綜合測試儀伏安特性試驗：

1．使用者根據被試設備的伏安特性適當選擇輸入電壓，當需要輸出500V 以上電壓時，應輸入380 V 電壓。

2．將儀器可靠接地；

3．檢查電流互感器有無接地點；

4．將開關“16”撥至伏安檔；

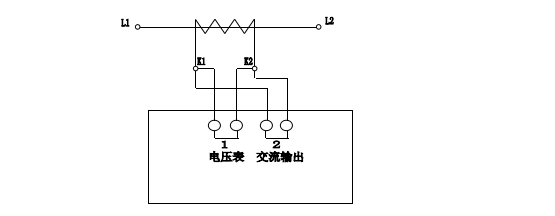

5．儀器輸出和電壓測量接至電流互感器二次側（如圖所示）；

6．檢查調壓器是否歸零，打開“24”開關，按一下復位鍵，其上方的指示燈亮，此時，微處理器處于等待存儲狀態(tài)；

7．接通輸出開關“4”，緩慢順時針轉動調壓器，需存儲時按一下存儲鍵，存儲鍵上方指示燈亮，內部蜂鳴器響。（注：每次測量的全過程不允許回調調壓器，調至大電流時的停留時間要盡量短）；

8．zui多可存儲20組電流、電壓值；

9．存儲完畢后調壓器調零；

10．按一下打印鍵可將測試數據和伏安特性點陣圖打印出來。電分三個量程，量程選擇為自動方式，根據采樣電壓zui大值自動選擇某一量程：

           0～ 199 V         每格代表 10 V

          200V ～ 499 V      每格代表 25 V

          500～ 2000 V       每格代表 50 V

電流軸分兩個量程，量程選擇為自動方式，根據采樣電流zui大值自動選擇某一量程：

            0～7 A           每格代表 0.25 A

            7～40 A          每格代表 0.5 A

11．按一下復位鍵復位后，可重復測試；

12．試驗完畢，斷開“4”開關和“24”開關，拔出連接線。
