PIMotionMaster用于模塊化多軸控制器系統的機架C-885 ?

PI提供多種多樣的機動化線性平臺。應用的多樣性也意味著線性軸具有多種技術可能性。行程從數毫米擴展至數米，精度等級從納米級達微米級：PI使其驅動器、導向或傳感器技術適應于不同的應用條件。

大量不同的型號可提供真空版本。多軸組合可通過轉接支架實現，利用匹配的Z向位移臺和轉臺還可實現更加緊湊的結構。

運動控制器可為臺式設備、機架版本或緊湊型OEM設備。它們的共同因子是通過通用指令集（GCS）進行指令控制，從而簡化控制和編程，且不受驅動器類型的限制。

多軸工業應用中帶ACS運動控制器的多軸系統可供貨。對于精密和以運動為中心的工業應用，其可實現利用現場總線接口進行簡易集成。

德國PI (Physik Instrumente) P-611.1

P-611.1 線性壓電陶瓷定位系統

§ 緊湊型設計：表面為44×44毫米

§ 行程120微米

§ 分辨率達0.2納米

§ 其經濟實惠的系統（機械部件和控制 器）

§ PICMA壓電陶瓷促動器帶來超長使用壽 命

§ 可提供Z向位移臺、XY、XZ和XYZ版本

 德國PI (Physik Instrumente)

應用領域

§ 顯微鏡

§ 納米定位

§ 生物技術

§ 測試應用

§ 半導體技術

§ 光子

§ 光纖定位

PICMA壓電陶瓷促動器帶來超長使用壽命

的PICMA壓電陶瓷促動器為全瓷絕緣。這可以防潮，避免漏電流增大造成故障。PICMA促動器的使用壽命比傳統 的聚合物絕緣促動器長達十倍。它們被證明可實現*運行1000億個循環。

零間隙柔性鉸鏈導向帶來高導向精度

柔性鉸鏈導向無需維護、無摩擦、無磨損，無需潤滑。它們的剛性可實現高負載能力，且它們擊和振動不敏感。 它們真空兼容，可在很廣的溫度范圍內工作。

PI (Physik Instrumente) 各系列型號如下

PI (Physik Instrumente) M-060.PD

PI (Physik Instrumente) C-844.4DC

PI (Physik Instrumente) E-503.00S

PI (Physik Instrumente) E-625.SR

PI (Physik Instrumente) P-611.1S

PI (Physik Instrumente) E-727.3SDF

PI (Physik Instrumente) P-721.12Q

PI (Physik Instrumente) M-531.PD1

PI (Physik Instrumente) C-843.21

PI (Physik Instrumente) M-061.PD

PI (Physik Instrumente) M-060.PD

PI (Physik Instrumente) M-531.PD1

PI (Physik Instrumente) C-843.21

PI (Physik Instrumente)   P-611.10 線性納米定位系統，120微米，不帶傳感器

PI (Physik Instrumente)   P-611.1S 線性納米定位系統，100微米，應變片傳感器

PI (Physik Instrumente)   帶Sub-D連接器（公頭）的版本

PI (Physik Instrumente)   P-620.1CD 精密PIHera 線性納米定位系統，50微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-621.1CD 精密PIHera 線性納米定位系統，100微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-622.1CD 精密PIHera 線性納米定位系統，250微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-625.1CD 精密PIHera 線性納米定位系統，500微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-628.1CD 精密PIHera 線性納米定位系統，800微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-629.1CD 精密PIHera 線性納米定位系統，1500微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   帶LEMO連接器的版本

PI (Physik Instrumente)   P-620.1CL 精密PIHera 線性納米定位系統，50微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-621.1CL 精密PIHera 線性納米定位系統，100微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-622.1CL 精密PIHera 線性納米定位系統，250微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-625.1CL 精密PIHera 線性納米定位系統，500微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-628.1CL 精密PIHera 線性納米定位系統，800微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-629.1CL 精密PIHera 線性納米定位系統，1500微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   不帶位置傳感器的線性定位器

PI (Physik Instrumente)   P-620.10L 精密PIHera 線性納米定位系統，60微米，LEMO連接器，不帶傳感器

PI (Physik Instrumente)   P-621.10L 精密PIHera 線性納米定位系統，120微米，LEMO連接器，不帶傳感器

PI (Physik Instrumente)   P-622.10L 精密PIHera 線性納米定位系統，300微米，LEMO連接器，不帶傳感器

PI (Physik Instrumente)   P-625.10L 精密PIHera 線性納米定位系統，600微米，LEMO連接器，不帶傳感器

PI (Physik Instrumente)   P-628.10L 精密PIHera 線性納米定位系統，950微米，LEMO連接器，不帶傳感器

PI (Physik Instrumente)   P-629.10L 精密PIHera 線性納米定位系統，1800微米，LEMO連接器，不帶傳感器 線性定位器，真空兼容達10-9百帕

PI (Physik Instrumente)   P-620.1UD 精密PIHera 線性納米定位系統，50微米，直接位置測量，電容傳感器，Sub-D連接器，真空兼容至10-9百帕

PI (Physik Instrumente)   P-621.1UD 精密PIHera 線性納米定位系統，100微米，直接位置測量，電容傳感器，Sub-D連接器，真空兼容至10-9百帕

PI (Physik Instrumente)   P-622.1UD 精密PIHera 線性納米定位系統，250微米，直接位置測量，電容傳感器，Sub-D連接器，真空兼容至10-9百帕

PI (Physik Instrumente)   P-625.1UD 精密PIHera 線性納米定位系統，500微米，直接位置測量，電容傳感器，Sub-D連接器，真空兼容至10-9百帕

PI (Physik Instrumente)   P-628.1UD 精密PIHera 線性納米定位系統，800微米，直接位置測量，電容傳感器，Sub-D連接器，真空兼容至10-9百帕

PI (Physik Instrumente)   P-629.1UD 精密PIHera 線性納米定位系統，1500微米，直接位置測量，電容傳感器，Sub-D連接器，真空兼容至10-9百帕

PI (Physik Instrumente)   P-630.XCD 帶孔徑的線性壓電陶瓷納米定位系統，40 微米，直接位置測量，電容傳感器

PI (Physik Instrumente)   P-631.XCD 帶孔徑的線性壓電陶瓷納米定位系統，80 微米，直接位置測量，電容傳感器

PI (Physik Instrumente)   P-712.10L薄型OEM納米掃描儀，40μm，開環

PI (Physik Instrumente)   P-712.1SL薄型OEM納米掃描儀，30μm，SGS傳感器

PI (Physik Instrumente)

PI (Physik Instrumente)   控制器/驅動器/放大器

PI (Physik Instrumente)   E-610壓電放大器/控制器

PI (Physik Instrumente)   E-625壓電伺服控制器和驅動器

PI (Physik Instrumente)   飾品

PI (Physik Instrumente)   P-895.3LDC適配器電纜，Sub-D 7W2（f）到LEMO連接器

PI (Physik Instrumente)   相關產品

PI (Physik Instrumente)   P-603經濟型PiezoMove線性撓性執行器

PI (Physik Instrumente)   P-713 XY壓電掃描儀

PI (Physik Instrumente)   P-752高精度納米定位平臺

PI (Physik Instrumente)   P-750.00 High- Load Nanopositioning System, 75 μm Travel Range

PI (Physik Instrumente)   P-750.20 High- Load Nanopositioning System, 75 μm Travel Range, Capacitive Sensor, Direct Metrology

PI (Physik Instrumente)

PI (Physik Instrumente)   Controllers / Drivers / Amplifiers

PI (Physik Instrumente)   E-753 Digital Piezo Controller

PI (Physik Instrumente)   E-509 Signal Conditioner / Piezo Servo Module

PI (Physik Instrumente)   E-625 Piezo Servo- Controller & Driver Related Products

PI (Physik Instrumente)   P-611.1 Linear Piezo Positioning System

PI (Physik Instrumente)   P-620.1 – P-629.1 PIHera Piezo Linear Stage

PI (Physik Instrumente)   P-752.11C 高動態壓電陶瓷納米定位系統，15微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-752.1CD 高動態壓電陶瓷納米定位系統，15微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-752.21C 高動態壓電陶瓷納米定位系統，30微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-752.2CD 高動態壓電陶瓷納米定位系統，30微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   帶Sub-D連接器（公頭）的版本

PI (Physik Instrumente)   P-753.1CD LISA高動態壓電陶瓷納米定位系統，12微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-753.2CD LISA高動態壓電陶瓷納米定位系統，25微米，直接位置測量，電容傳感器，Sub-D連接器

PI (Physik Instrumente)   P-753.3CD LISA高動態壓電陶瓷納米定位系統，38微米，直接位置測量，電容傳感器，Sub-D連接器 帶LEMO連接器的版本

PI (Physik Instrumente)   P-753.11C LISA高動態壓電陶瓷納米定位系統，12微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-753.21C LISA高動態壓電陶瓷納米定位系統，25微米，直接位置測量，電容傳感器，LEMO連接器

PI (Physik Instrumente)   P-753.31C LISA高動態壓電陶瓷納米定位系統，38微米，直接位置測量，電容傳感器，LEMO連接器 線性定位器，真空兼容達10-9百帕

PI (Physik Instrumente)   P-753.1UD LISA高動態壓電陶瓷納米定位系統，12微米，直接位置測量，電容傳感器，Sub-D連接器, 真空兼容至10-9百帕

PI (Physik Instrumente)   P-753.2UD LISA高動態壓電陶瓷納米定位系統，25微米，直接位置測量，電容傳感器，Sub-D連接器, 真空兼容至10-9百帕

PI (Physik Instrumente)   P-753.3UD LISA高動態壓電陶瓷納米定位系統，38微米，直接位置測量，電容傳感器，Sub-D連接器, 真空兼容至10-9百帕

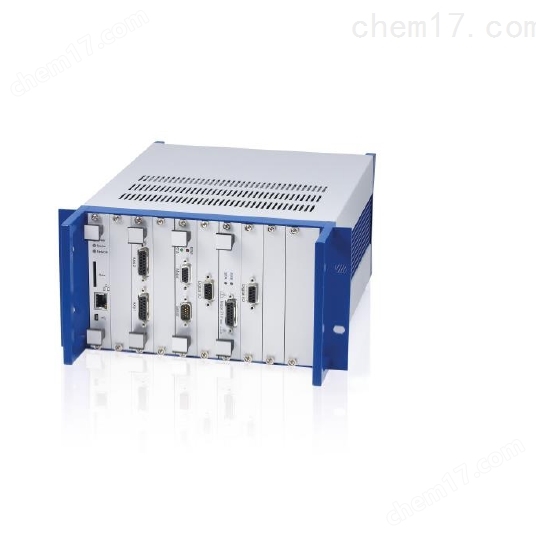

C-885 PIMotionMaster

用于模塊化多軸控制器系統的帶處理器和接口模塊的機架

§ 便捷配置和啟動

§ 模塊化設計可實現通用擴展

§ 與控制器模塊進行高效通信

§ 接線工作量大大減小

§ 節約空間和成本

便捷安裝

C-885 PIMotionMaster中控制器模塊的即插即用式安裝。處理器和接口模塊可與PIMikroMove軟件和控制器模塊通信。其可自動檢測可用控制模塊類型。由于采用一般電源適配器，且通過單個USB或以太網接口進行外部通信，將控制器模塊聚集在一個外殼內可確保內部通信，并減少接線工作量。

控制器模塊

C-863.20C885 運動控制器模塊用于直流電機和無刷直流電機

C-867.10C885 運動控制器模塊用于PILine性能等級為1級和2級的壓電電機

E-861.11C885 運動控制器模塊用于NEXACT壓電電機 E-873.10C885 運動控制器模塊用于Q-Motion®壓電慣性驅動器

C-663.12C885 運動控制器模塊用于兩相步進電機

C-891.11C885 運動控制器模塊用于PIMag磁力直接驅動器

E-871.1XNC885 運動控制器模塊用于PiezoMike壓電慣性驅動器

易于擴展

系統容易擴展。任意空槽內均可插入額外的控制器模塊，通過相應功能擴展整個系統。每個控制器模塊都可安裝供選配的數字輸入和輸出。

訂購信息

C-885.M1

數字處理器和接口模塊用于PIMotionMaster，帶TCP/IP和USB接口

C-885.R1 9.5

英寸機架用于PIMotionMaster，24伏工作電壓為多達4個控制器模塊供電

C-885.R2

19英寸機架用于PIMotionMaster，24伏工作電壓為多達20個控制器模塊供電

C-885.R3

19英寸機架用于PIMotionMaster，24伏/48伏工作電壓為多達19個控制器模塊供電，預先配置為所有模塊為24伏操作

配件

C-885.PS

寬電壓范圍電源用于PIMotionMaster，24伏直流電，10安

C-885.ID

用于PIMotionMaster的數字接口模塊

C-885.AA01

適配器板從C-891.11C885到PIMotionMaster中的C-885.iD

C-885.AP1

蓋板用于PIMotionMaster，3 RU，4 HP

C-885.AP2

蓋板用于PIMotionMaster，3 RU，8 HP

C-885.AP4

蓋板用于PIMotionMaster，3 RU，16 HP

C-885.AP8

蓋板用于PIMotionMaster，3 RU，32 HP
