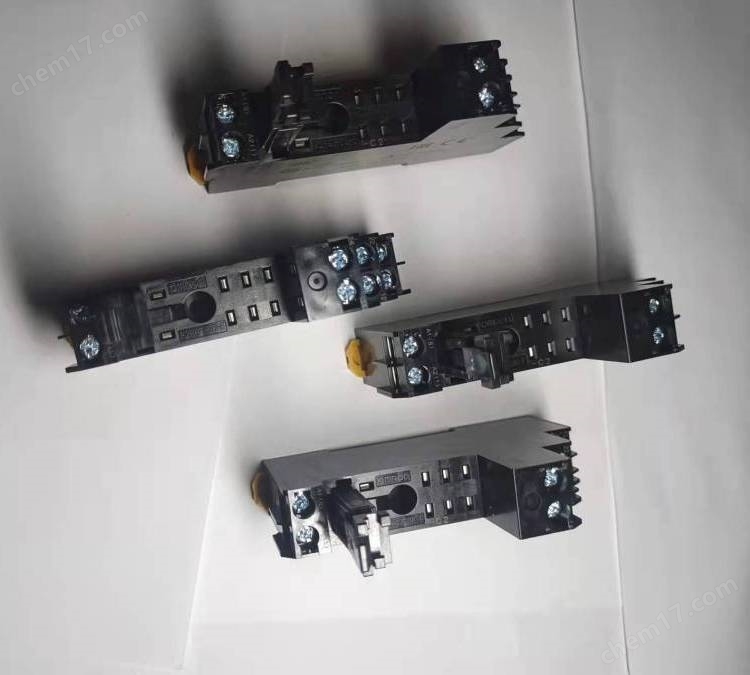

以下是歐姆龍P2RFZ-05-E插座的規范安裝步驟及注意事項，綜合工業設備安全標準整理：

一、安裝前準備

1. ?斷電操作?

• 關閉配電箱對應回路的斷路器，用驗電筆測試插座接線端確認無電（需檢測所有接線點）


• 準備絕緣手套及防護工具，避免帶電操作風險


2. ?檢查組件?

• 確認插座型號為P2RFZ-05-E（手指保護型），配套繼電器需兼容G2R-1-S等系列


• 檢查螺釘端子無松動，電纜密封圈完好（防塵防水關鍵）

二、安裝流程

(1) 固定插座

• 采用?DIN導軌安裝?：將插座背部卡扣對準導軌按壓鎖定，確保無晃動


• 禁止直接壁掛安裝（非設計用途）


(2) 接線規范（螺釘端子）

 關鍵要求：

• 地線(PE)必須長于其他線5cm，且獨立接入接地排，不與零線共用


• 多插座并聯時，PE線不允串聯（每路線獨立接地）。

(3) 繼電器安裝

• 將兼容繼電器（如G2R-1-S）引腳對準插座插槽，垂直按壓至卡扣鎖定


• 測試：捏住繼電器兩側輕輕上提，確認無脫出

三、安全驗收

1. ?防護檢查?

• 確認所有端子無銅線裸露，電纜密封圈壓緊（達到IP67防護）


• 插座下方預留電纜下垂空間，避免彎折受力


2. ?通電測試?

• 合閘后用相位檢測儀驗證"左零右火"（單相系統），接地需顯示"正確"指示


• 通電后持續觀察10分鐘，檢查端子有無過熱現象

 高頻錯誤規避

• ?錯誤1?：使用非標電纜（如單芯線替代多股纜）→ 導致密封失效，粉塵/水汽侵入


• ?錯誤2?：省略地線或"零地混接"→ 設備漏電時喪失保護，觸發事故


• ?錯誤3?：暴力插拔繼電器→ 損壞插座彈片，影響接觸可靠性
