耐熱CC-LINK總線電纜是一種用于工業自動化領域的通信電纜，主要用于連接 CC-Link 系統中的各種設備，如控制器、傳感器、執行器等，以實現設備之間的高速數據傳輸和控制信號交互。以下是關于它的詳細介紹：

特點

· 抗干擾能力強：采用了多種抗干擾措施，如鋁箔屏蔽、銅編織網屏蔽等，能夠有效抑制電磁干擾和射頻干擾，確保數據傳輸?shù)姆€(wěn)定性和準確性。

· 傳輸速度快：支持高速數據傳輸，能夠滿足工業自動化系統對實時性的要求，可在短時間內傳輸大量的數據信息。

· 可靠性高：具有良好的電氣性能和機械性能，能夠在惡劣的工業環境下穩定工作，如高溫、低溫、潮濕、灰塵等環境，保證系統的可靠運行。

· 兼容性好：遵循 CC-Link 通信協議，與 CC-Link 系統中的各種設備具有良好的兼容性，可方便地實現設備之間的連接和通信。

· 安裝方便：電纜的結構設計合理，柔韌性好，易于彎曲和布線，可根據實際安裝環境進行靈活布置，減少安裝難度和時間。

應用領域

· 工業自動化：在自動化生產線、工廠自動化控制系統中，用于連接可編程邏輯控制器（PLC）、傳感器、執行器、人機界面等設備，實現設備之間的實時數據傳輸和協同工作，提高生產效率和質量。

· 機器人控制：用于機器人的控制器與各個關節、傳感器之間的連接，確保機器人能夠準確地接收控制指令，實現動作控制和任務執行。

· 電梯控制系統：在電梯的控制系統中，連接電梯控制器、樓層傳感器、轎廂控制器等設備，實現電梯的安全運行和高效調度。

· 智能建筑：用于智能建筑中的照明系統、空調系統、安防系統等設備之間的連接，實現建筑物的智能化管理和控制。

·

結構與材質

· 導體：一般采用多股絞合的無氧銅或鍍錫銅絲，具有良好的導電性和柔韌性，能夠降低信號傳輸過程中的電阻和損耗，如 Sumline® CC-Link 電纜采用的是多股絞合銅導線。

· 絕緣層：通常使用特殊的熱塑性聚合物或交聯聚乙烯（XLPE）等材料，具有良好的絕緣性能、耐磨損性能和抗老化性能，能有效防止信號泄漏和短路，如 Trex-Onics® High Flex CC-Link Cable 使用的是 XLPE 絕緣系統。

· 屏蔽層：常見的屏蔽層有鋁箔 / 聚酯帶、鍍錫銅編織網等，可提供 電磁屏蔽，防止外界干擾信號進入電纜內部，同時也能避免電纜內部信號對外界產生干擾，如 Sumline® CC-Link 電纜采用鋁箔 / 聚酯帶對每對導線進行 覆蓋屏蔽，再加上鍍錫銅編織網進行整體屏蔽，屏蔽覆蓋率不低于 70%。

· 護套：一般采用聚氯乙烯（PVC）、聚氨酯（PUR）或熱塑性聚氨酯（TPU）等材料，具有良好的耐磨性、耐腐蝕性、耐油性和阻燃性等，可保護電纜內部結構不受外界環境的影響，如 Trex-Onics® High Flex CC-Link Cable 的護套采用的是特制的安全黃色 TPU 材料，具有優異的抗撕裂、耐磨、耐油、抗紫外線等性能。

分類

· 按應用場景分類

· 室內固定安裝電纜：主要用于室內環境中，電纜固定安裝在設備之間，不經常移動，對電纜的柔韌性要求相對較低，但要求具有良好的絕緣性能和抗干擾性能，如 Sumline® CC-Link 電纜適用于室內固定安裝。

· 室內移動電纜：用于室內有移動需求的設備之間的連接，如機器人手臂、移動工作臺等，需要電纜具有良好的柔韌性和耐彎曲性能，能夠承受頻繁的彎曲和拉伸，如 fa ethernet cable with ul awm certification 可用于室內移動部件。

· 室外電纜：用于室外環境中，需要電纜具有防水、防曬、抗紫外線等性能，能夠在惡劣的室外環境下穩定工作，如一些具有特殊護套材料的 CC-Link 電纜可以滿足室外使用要求。

· 按傳輸介質分類

· 雙絞線電纜：由多對雙絞線組成，每對雙絞線相互絞合，以減少電磁干擾，是 CC-Link 總線電纜中常用的一種類型，如 Sumline® CC-Link 電纜和 Trex-Onics® High Flex CC-Link Cable 都屬于雙絞線電纜。

· 光纖電纜：采用光纖作為傳輸介質，具有傳輸速度快、抗干擾能力強、傳輸距離遠等優點，適用于長距離傳輸和高速數據傳輸?shù)膱龊希?nbsp;CC-Link IE controller network 中使用的光纖電纜。

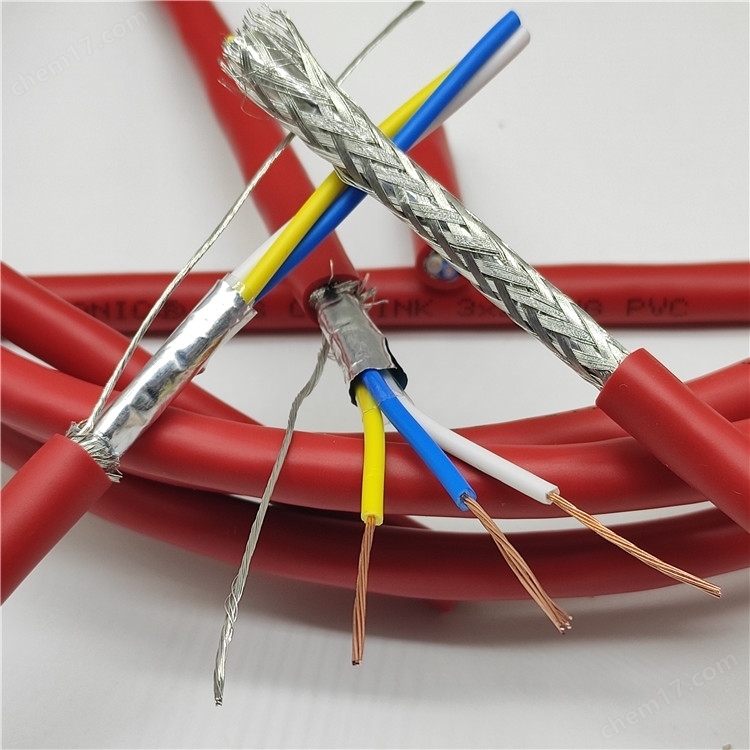

耐熱CC-LINK總線電纜
