CANbus/RS485屏蔽通訊線是工業自動化領域常用的兩種串行通信標準，對應的通訊線在結構、性能和應用上既有相似性，也存在顯著差異。以下從兩者的共性、區別、選型要點等方面詳細介紹：

一、CANbus 與 RS485 通訊線的共性

盡管 CANbus 和 RS485 是不同的通信協議，但它們的通訊線在設計上為適應工業環境，存在一些共同特點：

• 差分信號傳輸：均采用差分信號傳輸方式（兩根信號線傳輸一對互補信號），抗共模干擾能力強，適合工業現場的復雜電磁環境。

• 多節點支持：支持多設備（節點）掛接在同一總線上，簡化布線，降低系統成本。

• 工業級防護：通常具備屏蔽層（如鋁箔、銅編織網）和耐環境護套（如 PVC、PUR），可抵抗電磁干擾（EMI）、射頻干擾（RFI），并耐受油污、磨損、高低溫等工業環境。

• 雙絞線結構：信號線多為雙絞線，通過絞合減少相鄰導線的電磁耦合，進一步降低干擾。

二、CANbus 與 RS485 通訊線的核心區別

兩者的差異主要源于協議特性（如傳輸速率、節點數、電氣特性）和應用場景，具體如下：

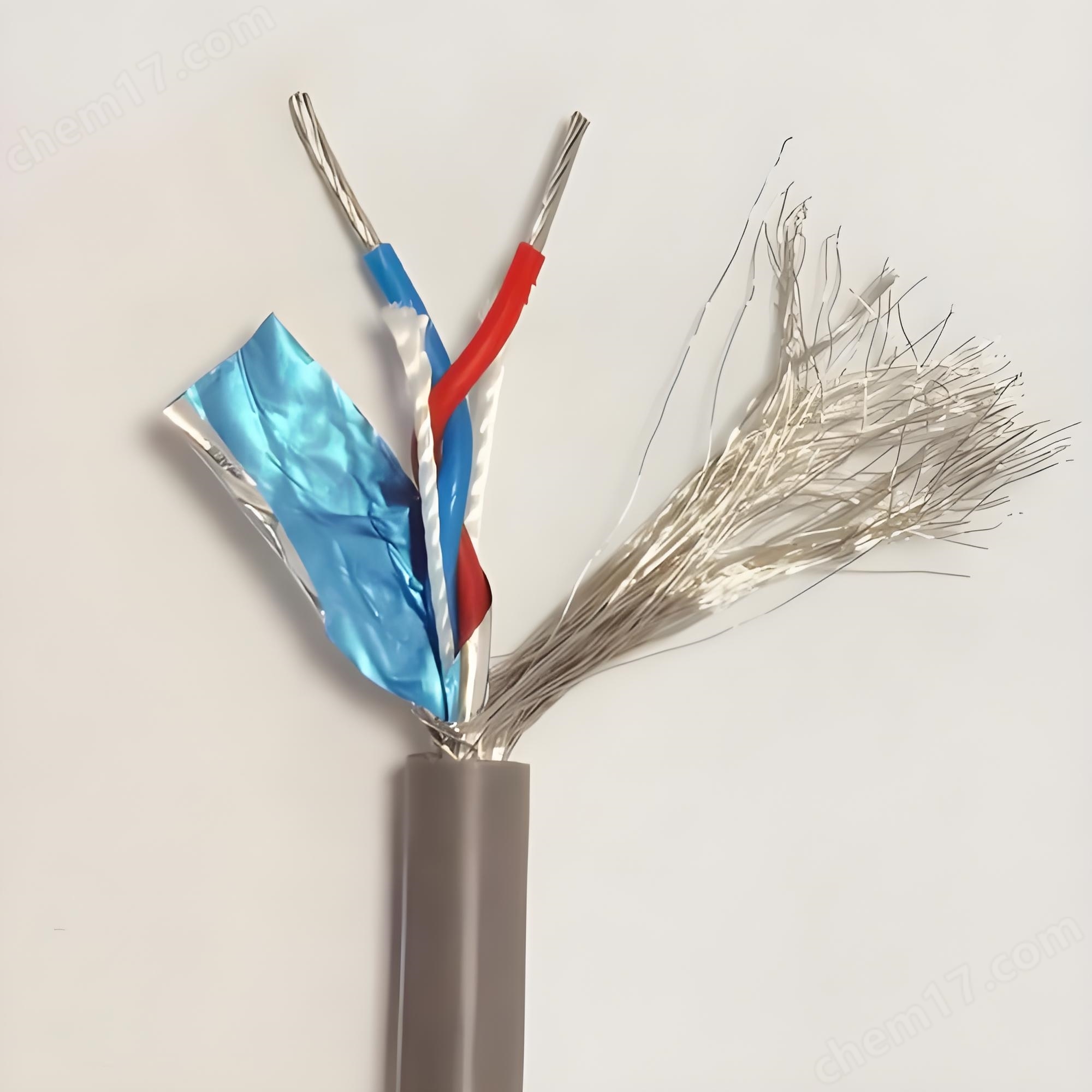

三、通訊線的結構組成（以工業級為例）

兩者的結構類似，均由導體、絕緣層、屏蔽層、護套組成，細節因應用場景略有差異：

1. 導體：多為多股絞合無氧銅或鍍錫銅，保證導電性和柔韌性（移動場景需更高柔韌性，如機器人用線采用超細銅絲）。

2. 絕緣層：采用 PE（聚乙烯）或 XLPE（交聯聚乙烯），絕緣電阻高，防止信號線短路或信號泄漏。

3. 屏蔽層：

• 單屏蔽：鋁箔 + 引流線（低成本場景，如室內固定安裝）。

• 雙重屏蔽：鋁箔（覆蓋每對雙絞線）+ 銅編織網（整體屏蔽，覆蓋率≥85%，適用于強干擾環境，如電機附近）。

4. 護套：

• PVC：成本低，適合干燥室內環境，耐油性一般。

• PUR/TPU：耐油、耐磨、耐彎曲（可承受百萬次彎曲，適合移動設備，如機器人、傳送帶）。

• 阻燃型（如 UL94 V-0 等級）：用于有防火要求的場景（如化工、軌道交通）。

四、選型與安裝注意事項

1. 選型要點：

• 干擾環境：強電磁干擾（如變頻器、電機）需選雙重屏蔽線；普通環境可選單屏蔽。

• 移動需求：頻繁彎曲（如機械臂）選高柔性 PUR 護套線；固定安裝可選 PVC 護套。

• 傳輸距離與速率：長距離（如超過 100 米）且速率低（如 9600bps）優先 RS485；短距離高實時性（如 1Mbps）選 CANbus。

• 認證要求：工業場景需符合 UL、CE 認證（如 UL AWM 2464），汽車場景需滿足 ISO 11898（CANbus 標準）。

2. 安裝注意事項：

• 終端電阻：CANbus 必須在總線兩端加 120Ω 終端電阻；RS485 建議加 120Ω 終端電阻（尤其長距離時）。

• 接地處理：屏蔽層單端接地（避免地電位差導致環流），接地電阻≤4Ω。

• 布線規范：遠離強電電纜（如動力線），平行距離≥30cm；避免與其他信號線共管敷設；彎曲半徑≥電纜直徑的 10 倍（固定安裝）或 15 倍（移動安裝）。

• 節點間距：節點間距不宜過大，避免信號衰減（如 CANbus 節點間距≤5 米 / 1Mbps，RS485≤10 米 / 9600bps）。

五、常見問題與解決方案

• 信號丟包 / 錯誤：檢查終端電阻是否匹配、屏蔽層是否接地良好、是否與強電干擾源距離過近。

• 通訊距離不足：降低傳輸速率（如 CANbus 從 1Mbps 降至 100kbps）、增加中繼器（RS485 可級聯中繼擴展節點和距離）。

• 電纜損壞：移動場景中若頻繁斷線，需更換高柔性耐彎曲電纜（如采用耐彎折 PUR 護套 + 超細絞合導體）。

總之，CANbus/RS485屏蔽通訊線雖同屬工業串行通信線纜，但需根據協議特性、應用場景（實時性、距離、干擾）和環境要求（固定 / 移動、溫濕度）選擇，同時注意安裝規范以確保穩定性。
