范圍

從10到10⁶個計數/秒的11個滿量程范圍，步長為1-3-10。

死區時間

在10⁶的范圍內<100 ns；在高達3×10⁴的范圍內，平均脈沖間隔<0.3％；在10⁵和3×10⁵的范圍內≤1％。

額定過載

對于X300過載或10⁷個計數/秒，保持滿量程輸出，以較小者為準。

溫度不穩定性

≤±0.05%/°C。

非線性

在10到3×10⁴個計數/秒范圍內≤±0.15％；在10⁵至10⁶個計數/秒范圍內≤±1.5％。

時間常數

7個可選擇的時間常數，0.03至30秒，步長為1-3-10。

零點抑制

滿量程的0至100％，非線性度≤±0.25％。

范圍

10至10⁶個計數/秒的5位十進制范圍。

溫度不穩定性

每°C≤±0.25％滿量程。

模擬輸出錯誤

≤±2.5％滿量程。

標準偏差

對數短時間常數?15％；對數長時間常數?5％。

轉換速率

取決于輸入率；對于任何速率變化，對數短時間常數的響應速度比長時間常數快10倍。

范圍

12位開關可選擇滿量程范圍以及線性或?qū)?shù)模式；線性范圍為0至10個計數/秒 - 0至10⁶個計數/秒，步長為1-3-10；對數范圍為10到10⁶個計數/秒。

時間常數

9位開關可為積分網絡選擇時間常數；所有線性范圍為0.03至30 s，步長為1-3-10；對數范圍為短和長。

零點抑制

10圈精密電位器，用于抑制任何0到100％線性范圍內的零參考電平；相同的滿量程范圍在預選的零參考電平以上有效。

輸入端

后面板BNC連接器可接受-600至-1800 mV范圍內的NIM標準快速負邏輯信號。Z_in= 50 Ω。最小脈沖寬度為4 ns FWHM。

面板儀表

偏轉8.9厘米（3.5英寸）的240°圓周運動；精度為滿量程的2％；3個刻度標記；0-1和0-3用于線性范圍以及5位十進制的10-10⁶用于對數范圍。

模擬輸出端

后面板上的BNC連接器提供0至10 V滿量程，直流耦合，100Ω輸出阻抗。

記錄儀輸出端

后面板上的接線柱連接器：
• 100 mV 提供100 mV滿量程的電壓輸出；直流耦合，100Ω輸出阻抗。
• 1 mA 提供1 mA滿量程的電流輸出；直流耦合，10kΩ輸出阻抗。

所需電源

+24 V, 50 mA; –24 V, 35 mA; +12 V, 30 mA; –12 V, 45 mA。

重量

凈重1.5千克（3.5磅）。裝運重量2.5千克（5.5磅）。

尺寸

NIM標準雙寬模塊，6.90 X 22.13厘米（2.70 X 8.714英寸），符合DOE/ER-0457T的要求。

型號

描述

9349

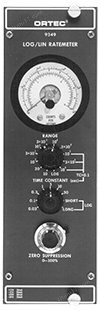

Log/Lin計數率計
