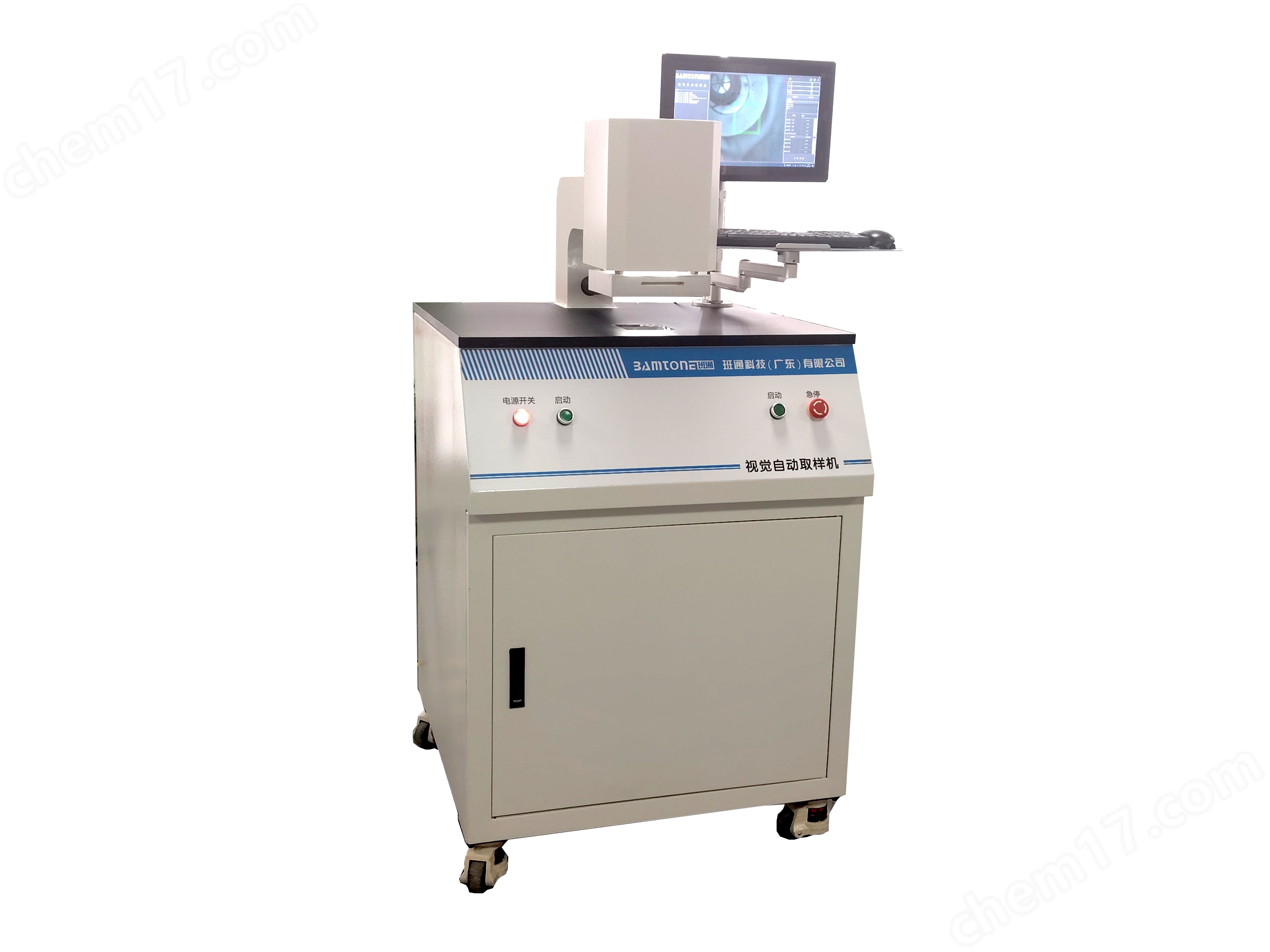

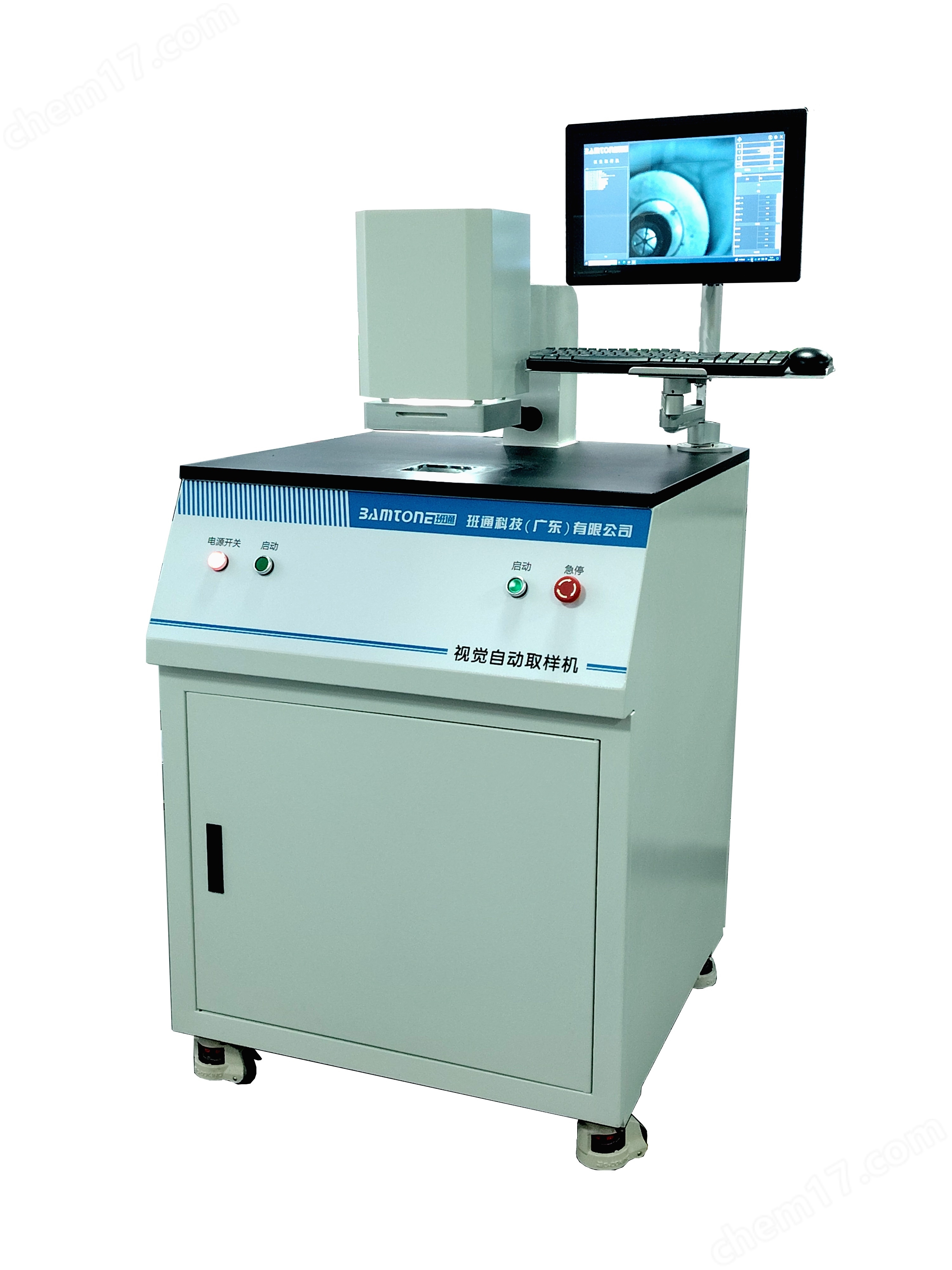

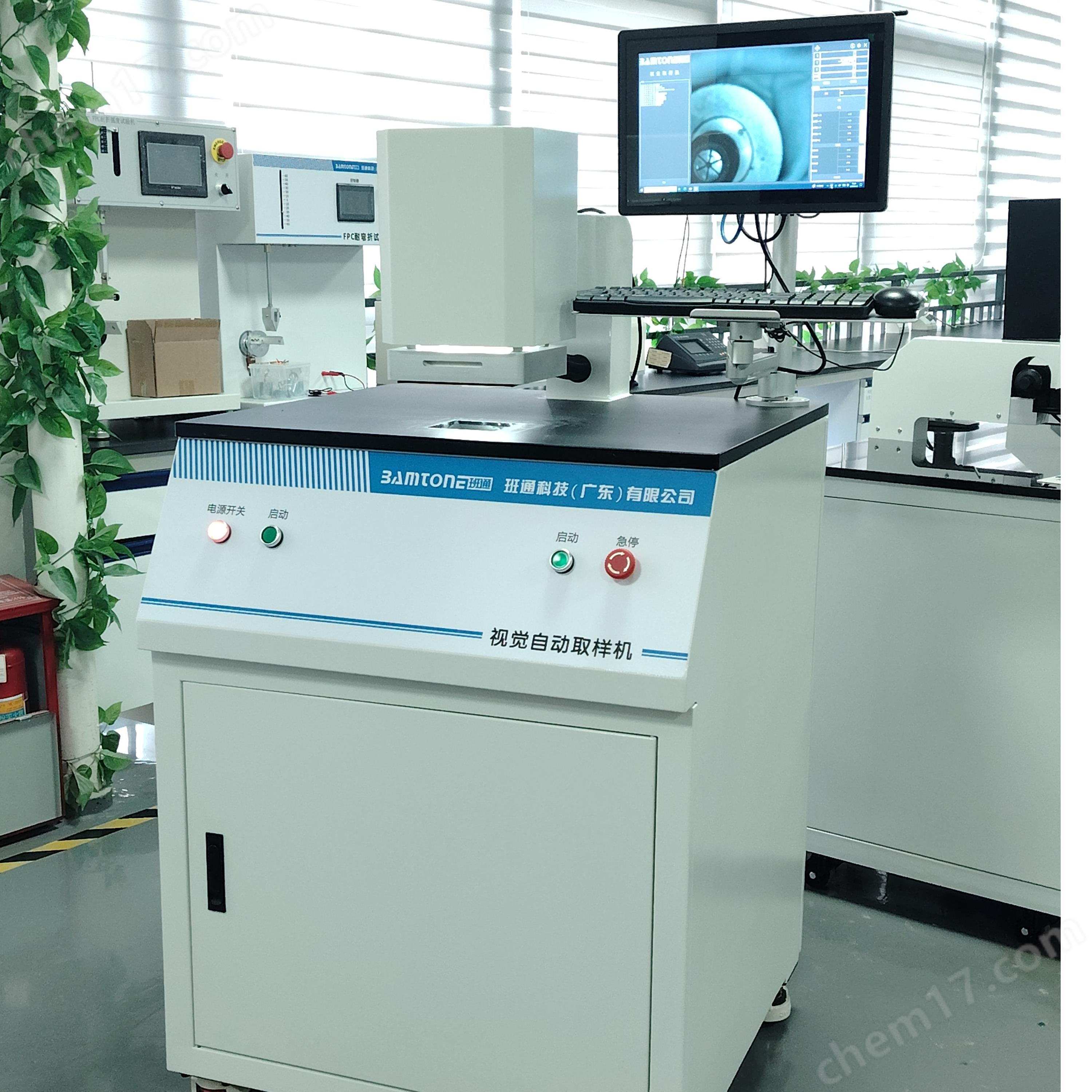

江西PCB可視自動取樣機產品功能和特點：

1) 該取樣機采用鉆銑方式，避免了樣片變形，保障測試準確度。

2) 采用視覺 CCD 定位,可以更快捷的找準取樣點提高取樣精度，視覺輔助可以切割過程中觀看到切割路線。

3) 設定好取樣尺寸和取樣機形狀后自動進刀，直至切片被取出。

4) PC軟件操作面板，可以使用鼠標或者觸控屏幕操作，功能簡潔，方便易用。

5) 采用優質氣動組件和X Y 伺服電機運動，速度快運行平穩，控制精度高。

6) 軟件可實現圓孔定位，精準把控與切孔距離。

7) 切割精度可以達到每個樣品的最終觀測剖面到切割邊的距離相等 。

8) 試樣尺寸50mm*50mm范圍可調，切割圖形可調，包括矩形、三角形、圓形、六邊形等，圖形路徑可隨意擺放旋轉。

9) 配制大功率精密高速電主軸，精度高。試樣厚度高達10mm。

10) 彈性設計，可根據客戶特殊的尺寸要求制造。

江西PCB可視自動取樣機技術指標和參數:

1) 設定的取樣尺寸：根據客戶要求確定；范圍：5*5~50*50mm

2) 大取樣板:800mm*800mm（能取到PCB板的任何位置）

3) 最小試樣板尺寸：120*100mm

4) 取樣機主軸：30000r/min/220V/50Hz

5) 取樣機鑼刀：自由更換鑼刀，推薦2.0mm

6) 進刀方式：設定好取樣尺寸后自動進刀，直至切片被取出取樣機吸塵器

7) 取樣機外形：長×寬×高=800*780*1445（mm）

8) 額定功率：4000W

9) 氣源要求：0.5-0.7MPa

10)  凈重：260KG（不含吸塵器）

11)  PC程序設計控制
