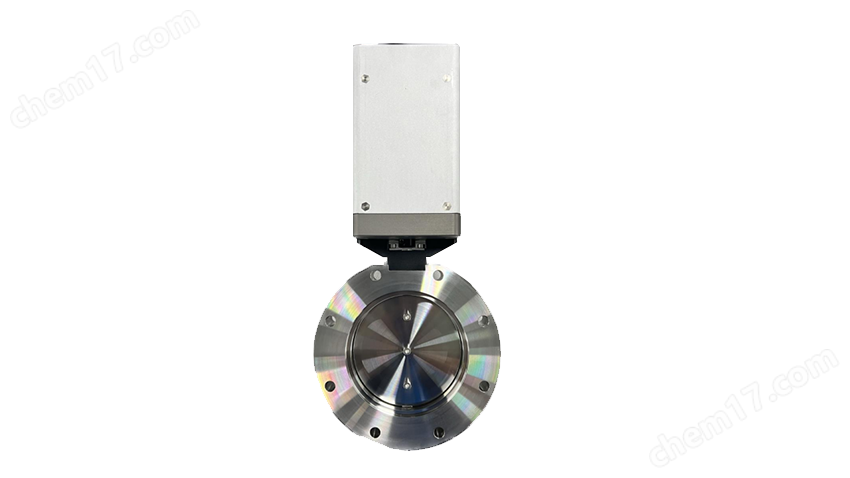

BV300 蝶閥
具體成交價以合同協議為準
- 公司名稱 北京華丞電子有限公司
- 品牌
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/8/1 8:46:11
- 訪問次數 123
聯系方式：趙倩男18610520676 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
創新點
雙路自匹配壓力傳感技術
支持兩路真空規信號采集，兼容±15V或+24V真空規供電，可根據工藝需求自動切換量程。
L-V-P壓力控制技術
壓控單元通過記錄工藝環境下壓力與閥門開度關系，采用位置、速度和壓力三環相結合同時進行壓位比、位壓比、目標壓力位置、到達目標壓力估算時長動態計算，從而主動干預閥口開度變化量，實現快速、穩定控壓。
自學習功能技術
支持自學習功能，可自適應不同腔室真空系統及不同工況，實現快速、準確的壓力控制。
伺服驅動技術
采用定制伺服控制片載系統，通過多點斜坡控制算法，實現蝶板更快定位，開關響應時間可達0.2s。
應用領域
半導體-集成電路
半導體-封裝
半導體顯示
半導體照明
半導體-微機電系統
功率半導體
化合物半導體
技術指標
| 型號 | BV300 |
| 法蘭端接口形式及大小 | ISO-KF:DN40、DN50; ISO-F: DN63、DN80、DN100、DN160、DN200 |
| 漏率 | 1 ×10E-9 mbar l/s |
| 壓力范圍(20℃時) | 1×10E-8mbar-1.2bar (abs) |
| 壓力控制精度 | 5 mV or 0.1%of setpoint, 兩者取 |
| 傳感器輸入信號 | 0-10VDC |
| 材質 | 閥體/閥板：316L/鋁；密封圈：氟橡膠/全氟 |
| 位置分辨率 | 12800(90°角) |
| 響應時間 | 非密封款：開關0.2S;密封款：開關0.6S |
| 通信接口 | D-Sub, DB-25 Female, RS422/RS485, RS232, DeviceNet,EtherCAT |
| 供電接口 | D-Sub, DA-15 male, +24 VDC(±10%)@0.5 V pk-pk max |
| 真空規接口(傳感器接口) | D-Sub, DA-15 female |
| 運行環境溫度 | 0 ℃ to +50 ℃ max. (推薦<35 ℃) |
| 安裝位置 | 水平和豎直安裝 |
注意：
蝶閥出廠通常用電壓對傳感器信號進行標定
氣體壓力的單位規定為：Torr(托)；mbar(毫巴)
標準狀態規定為：溫度--273.15K（0℃ )；氣壓--101325 Pa（760mm Hg）
F.S.(Full Scale)：滿量程值； S.P.(Set Point)：設定點值
