-1322055496⑨整流模塊

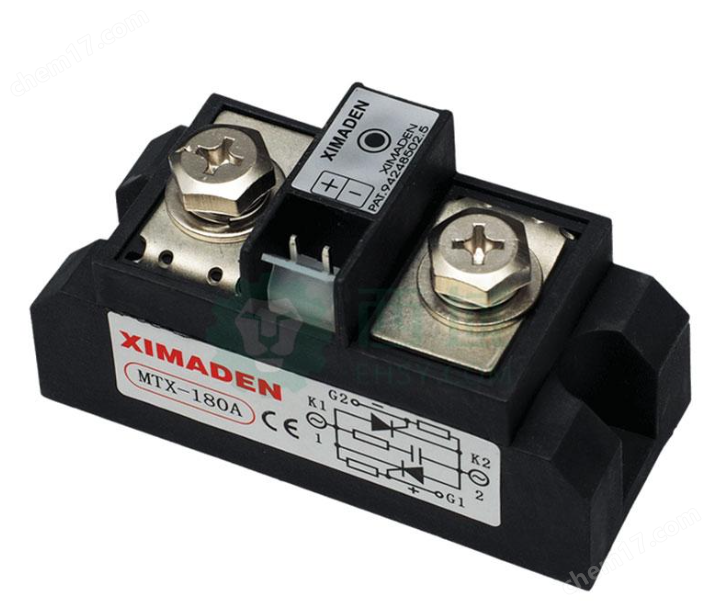

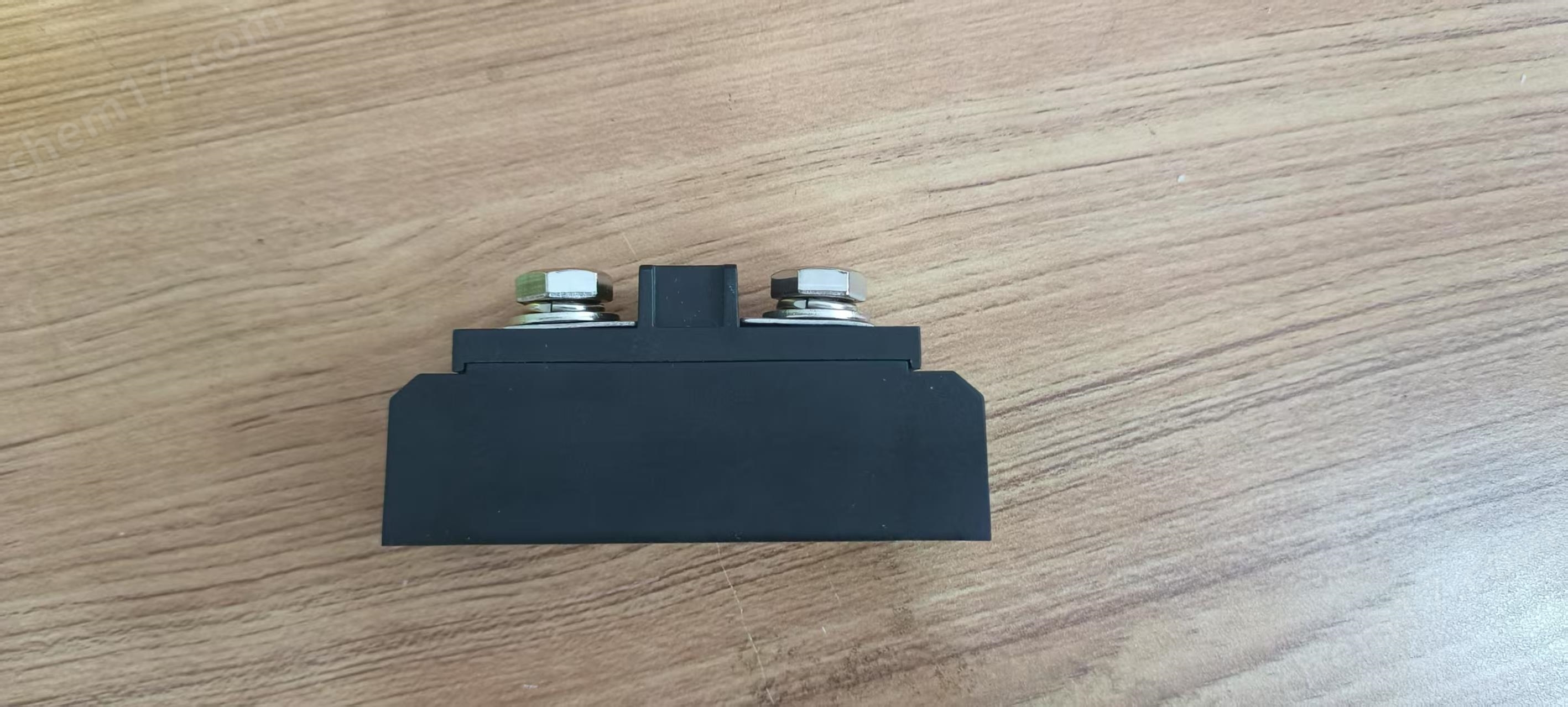

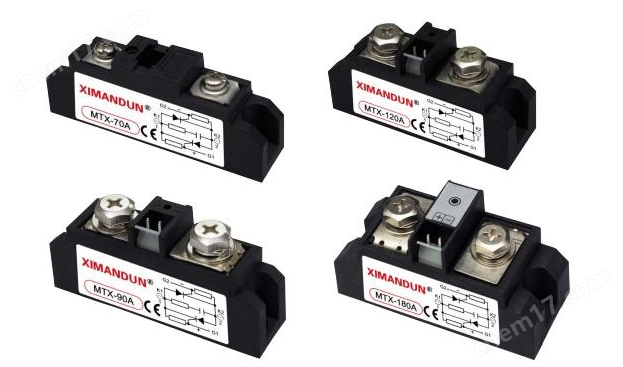

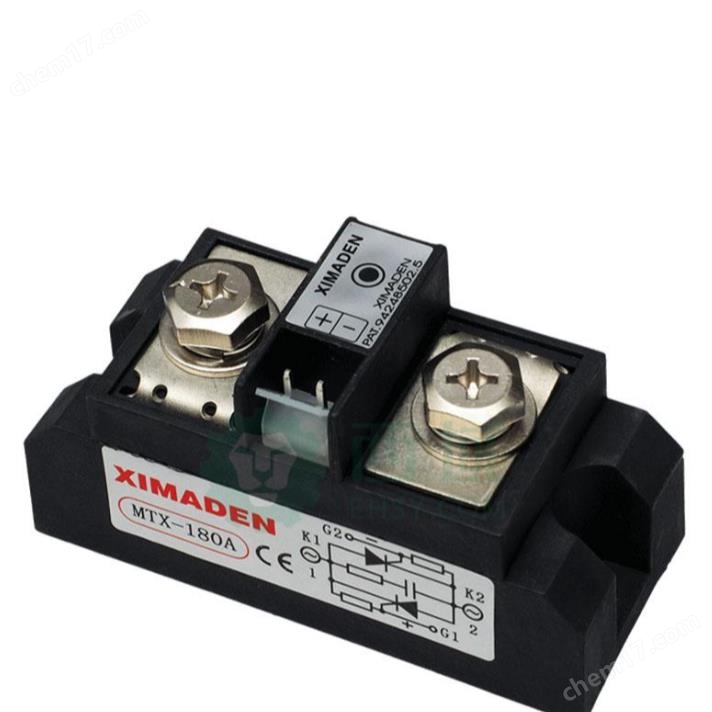

MFX系列整流模塊 熱處理設備備件整流器  MFX系列整流模塊 熱處理設備備件整流器

主要類型

1. 按控制方式：

o 不控整流：采用二極管橋堆。輸出電壓不可調節，結構簡單，成本低，應用廣。輸出直流電壓平均值隨輸入交流電壓而變化。

o 可控整流：

§ 相控整流：采用晶閘管。通過控制晶閘管的導通角來調節平均輸出電壓，但功率因數較低（電網側存在較多諧波），效率受限制。常用于大功率、低速調速場合（舊式軋機、電解）。

§ PWM整流（高頻整流/有源整流）：采用全控型器件（如IGBT, MOSFET）。通過高頻脈寬調制控制開關管的通斷（通過整流模塊內部電感或電源側升壓電感中的電流大小和方向），實現對輸出電壓/電流的精確控制和交流側電流的正弦化。

§ 優點：可實現輸入功率因數接近1（低諧波輸入電流），能量可雙向流動（再生），輸出電壓穩定可控，效率高（90%以上）。

§ 缺點：控制更復雜，成本較高。廣泛應用于數據中心電源、變頻器、新能源汽車充電、光伏/風電逆變器的網側整流環節等。

2. 按應用場合與封裝：

o 小型塑封整流橋堆：用于板級電路供電。

o 獨立式整流模塊：常見于通信機房、工業控制柜電源。

o 電源系統內置整流單元：構成UPS、逆變器、充電機的一環。

o 大功率可插拔整流模塊：用于模塊化電源設計，便于熱插拔維護。

o 液冷集成式整流組件：適用于服務器集群、超算中心等高密度散熱場景；

o 防爆型整流單元：配備強化密封結構，應用于石化、礦井等危險作業環境；

o 車規級整流模組：符合AEC-Q101認證，集成于新能源車電驅系統及充電樁；

o 三相智能整流器：采用DSP數字控制，配套工業機器人、數控機床動力系統；

o 無線充電專用整流陣列：配合磁共振耦合技術實現非接觸式電能傳輸；

o 多電平拓撲整流裝置：通過級聯H橋結構實現高壓直流的階梯波形合成；
