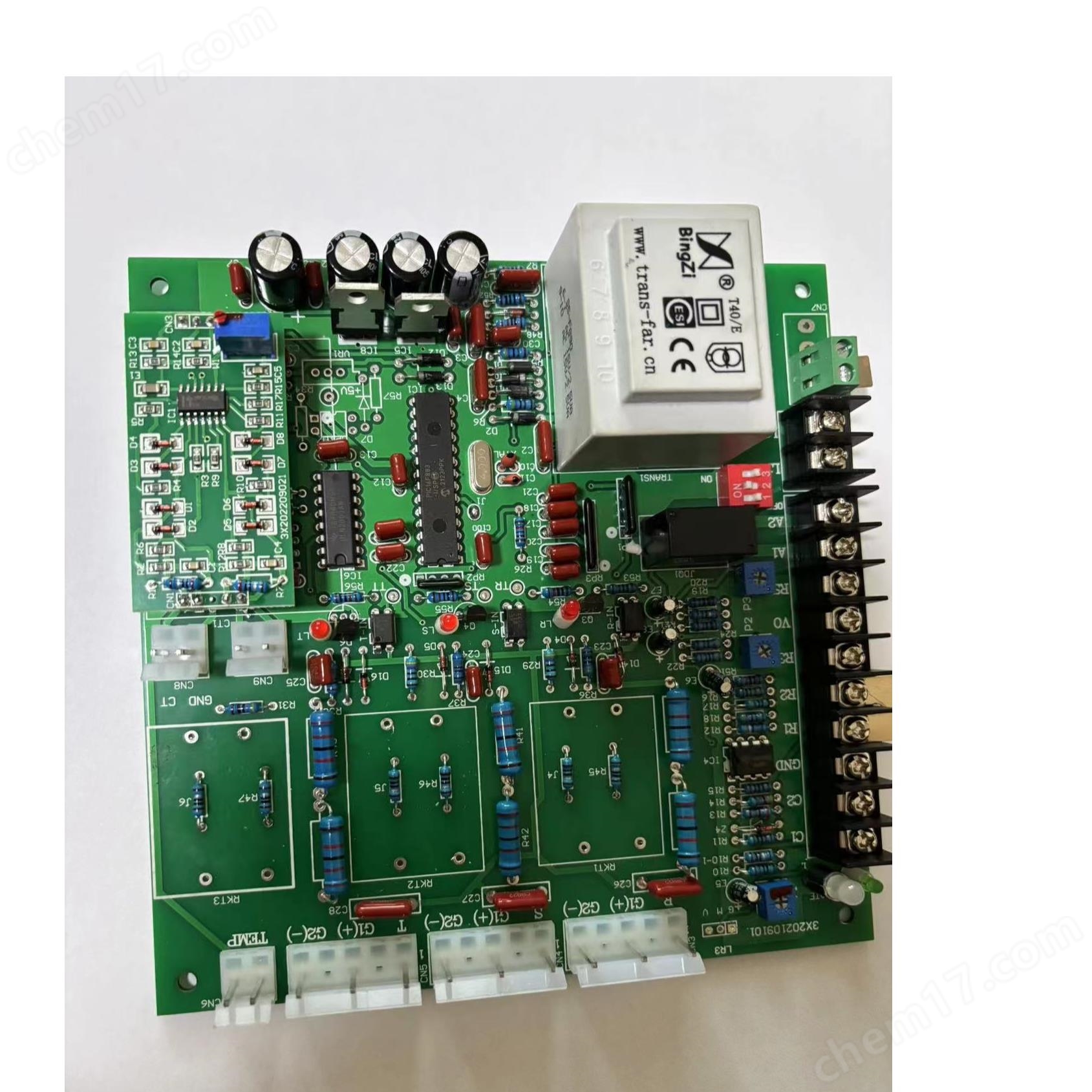

-1322055496⑨觸發板

產品廣泛應用于工業電爐、機械設備、玻璃工業、汽車工業、化學工業等行業三相可控硅電力觸發板金屬熱處理設備備件  三相可控硅電力觸發板金屬熱處理設備備件

產品特點：

西門子專用觸發電路控制，穩定性高

主板自含同步電源、脈沖隔離變壓器、集成度高

具有超溫保護功能

具有軟起動功能，避免對電網沖擊電流

純模擬電路控制，輸出接口均采用隔離技術，抗干擾能力強

可與儀表、PLC等自動信號（4-20mA、0-10V等）接口，也可手動電位器調節

JK3S系列三相可控硅觸發板是具有高度數字化的新型功率控制設備，集移相調壓型和變周期、定周期過零調功型三種觸發方式于一體，通過外部轉換開關可在三種觸發方式之間任意轉換。觸發板帶有數碼顯示模塊，能夠?qū)崟r(shí)顯示輸入信號、負載功率、負載電壓以及負載電流等等。其有斜率調整、緩啟動、緩關斷、電流限制、過流保護、電壓限制，過壓保護報警等功能，具備開環調壓、閉環恒流、閉環恒壓、閉環恒功率四種調節方式。

有的可控硅觸發板同步信號是獨立的，有的可控硅觸發板同步信號已經內置，獨立同步信號的控制板必須接上同步變壓器至同步信號端，否則會引起缺相，有報警功能的控制板還會提示缺相，若是碰上簡單的無提示的，就只會是無輸出或者輸出不正常了。

可控硅觸發板（SCR Trigger Board）是一種電子設備，用于觸發和控制可控硅（SCR）的導通。它在電力控制、電機驅動、變頻調速等領域中廣泛應用。可控硅觸發板通過精確的觸發信號，實現對可控硅的啟動和控制，從而實現對電路的開關和電流的調節。

1.什么是可控硅觸發板

可控硅觸發板是一種電路板或裝置，用于觸發和控制可控硅（也稱為晶閘管）的導通。可控硅是一種半導體器件，只有在施加正向觸發信號時才能導通電流?？煽毓栌|發板通過合適的觸發信號，使可控硅在特定時刻啟動導通，并控制其導通時間，從而實現對電路的開關和電源的調節。

可控硅觸發板通常由觸發電路、保護電路和控制電路組成。觸發電路負責產生適當?shù)挠|發信號，保護電路用于保護可控硅免受過電壓和過電流的損害，控制電路用于控制觸發信號的時序和持續時間。
