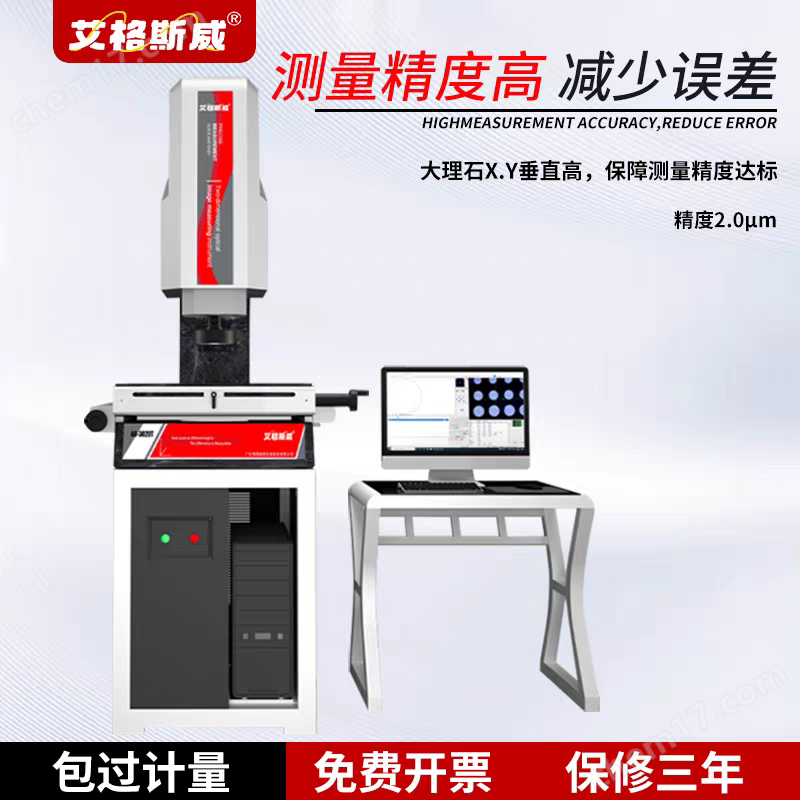

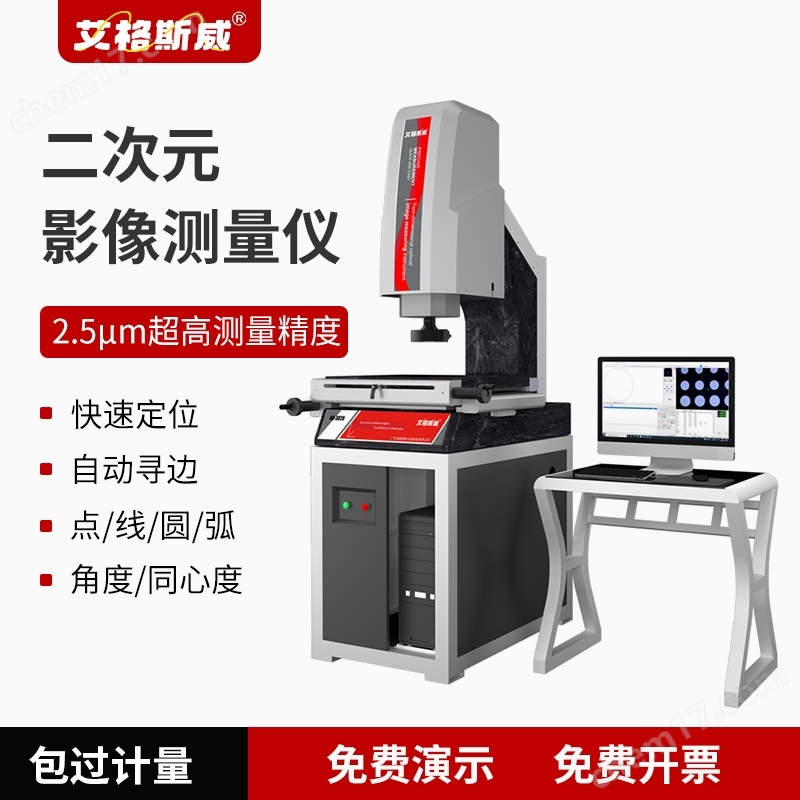

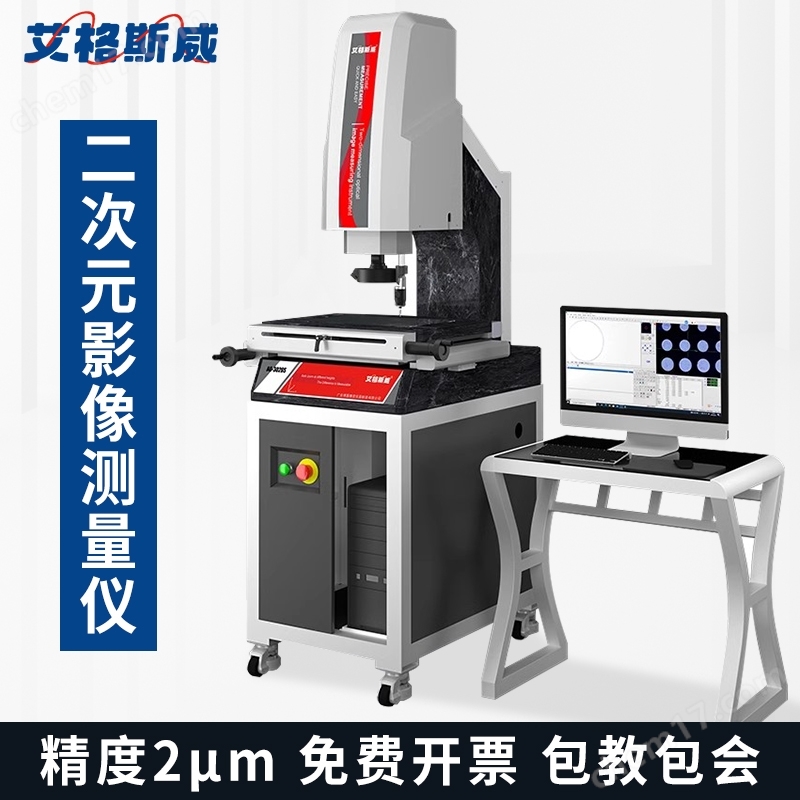

AG-3020S艾格斯威影像測量儀AG系列影像測量儀是一種在傳統光學儀器的基礎上,結合現代的影像處理和計算機軟件技術研發而成的,集光、 機、 電、算于一體的高精度光學測量儀器。主要用于二維測量, 輔助三維測量?？蓪?件 、點、 線、圓、圓弧、橢圓、矩形、距離、角度等平面幾何元素及圓柱、 圓錐、球體、高度等部分三維幾何元素進行高效、快捷、精準、批量化測量。

AG-3020S艾格斯威影像測量儀行業應用：機械、 電子模具、塑膠、五金、汽車、軌道交通、船舶、航空航天、 通信、 醫療器械、 齒輪、 玻璃、 PCB LCD、 新材料、新能源等行業,及高等院 校,科研院所,計量檢定機構。

產品技術參數：

測量范圍：X ：300mm

工作臺：大理石臺面尺寸：460 x 360mm 玻璃臺面尺寸 (mm)：329 x 229

儀器重量：200KG

外形尺寸：760 x 660 x 970

電源：1 10V(AC) ~ 220V(AC) 50HZ 總功率50W

產品選配參數：

攝 像 機 型號：美 國 TEO CCD攝 像 機  功能：TEO攝像機采用CCD平移式C/CS調節可在8mm范國內任意連續調節 ，精度達到um級 ，確保調節后截距 ，尤其在接長焦鏡頭和配在顯微鏡上使用效果格外明顯

鏡 頭 型號：普密斯數字變焦物鏡 功能：像素更高 ，成像精準度高 ，抗干擾強,測量不同高度自動變焦，省去手動的麻煩

電機 型號：松下伺服電機 功能：實現了位置 ，速度和力矩的閉環控制抗過載能力強 ，能承受三倍于額定轉矩的負載電機加減速的動態相應時間短 ，一般在幾十毫秒之內。

探針 型號：英 國 雷 尼 紹 (RenishawMCP) 三 維 測針 功能：對被測物的三維進行精準測量 ，如高度 、深度 、 空間距等

傳 感 器 型號：基恩士三維激光傳感器 功能：IP67 級別防水 激光測長測距 ，實現1000 mm的長距離測量 減少像素邊緣誤差 ，精度達到0 . 01μm

光 源 型號：五環八區環形表面光源 功能：使得被測物更加精準
