是德N7752C 2 通道光衰減器和功率計
- 公司名稱 深圳市邁可尼儀器有限公司
- 品牌 KEYSIGHT/美國是德
- 型號
- 產地
- 廠商性質 代理商
- 更新時間 2025/8/15 10:20:58
- 訪問次數 26
聯系方式:朱明玉13826505971 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
產地類別 | 進口 | 應用領域 | 建材/家具,電子/電池,道路/軌道/船舶,汽車及零部件,電氣 |
---|

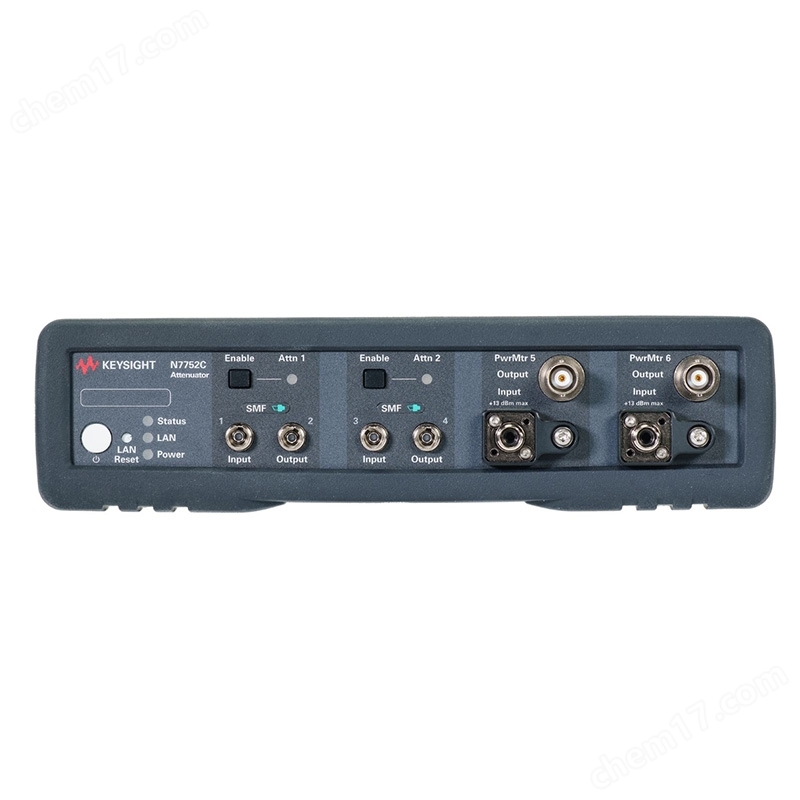

是德N7752C 2 通道光衰減器和功率計
適用于單模光纖的 N7752C2通道可變光衰減器能夠支持高效的光收發信機和網絡集成測試。
它以電控可變光衰減器(VOA)模塊為基礎構建,并且額外配備了兩個單獨的光功率計。
應用
。光收發信機測試
。光通信網絡集成測試
功率設置和控制模式
在功率設置模式下,您可以設置衰減器的輸出功率電平。所有 N77-C可變光衰減器均提供該模式。
N7752C 使用來自監測儀分流器后面光電二極管的反饋信號,準確控制光輸出端的預期功率電平。
在實施功率控制時,儀器還會自動校正輸入端的功率變化,從而使您設置的輸出功率電平保持 ±0.02 dB(典型值)的可重復性。
是德N7752C 2 通道光衰減器和功率計
N7752C 額外配備的功率計可用于測量外部光纖的絕對功率電平,從而校準衰減器輸出監測儀的偏置,
校正來自連接、開關和耦合器等器件的外部插入損耗。它們配備了模擬電壓輸出,
能夠?yàn)樽詣?dòng)對準應用提供與光功率電平成線性或?qū)?shù)比例的反饋。 新對數模式有助于在寬廣的動態范圍內跟蹤信號電平,
例如在探頭調整期間。
衰減設置模式在衰減模式下,您可以直接設置衰減的校準值(單位:dB),無需使用功率監測儀。
如果沒有功率監測儀,或者受調制方式、其他波長信號或相反方向信號的影響而導致功率監測儀的讀數不準確,
您還可以使用過去專為衰減器開發的軟件進行設置。
