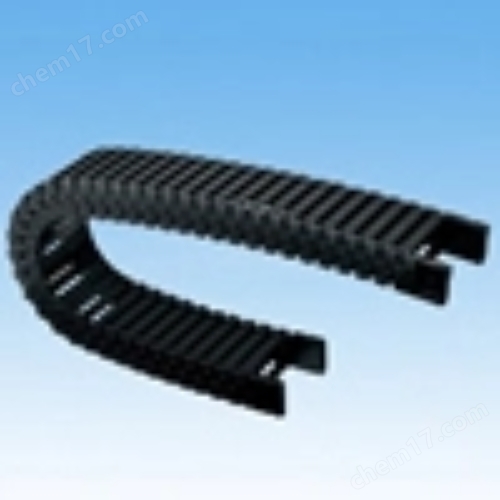

日本TSUBAKI/椿本 電纜拖鏈塑料橋式TKR型

日本TSUBAKI/椿本 電纜拖鏈塑料橋式TKR型

低噪革命的工程

TKR系列作為椿本電纜拖鏈中的靜音旗艦產品，采用26mm短節距設計搭配樹脂彈性變形結構，通過軸節間無滑動接觸的技術，將運行噪音控制在65分貝以下，較傳統拖鏈降低40%聲壓級。其黑色尼龍復合材料內嵌耐磨顆粒，在保持35m/min高速運行穩定性的同時，摩擦系數僅為0.15-0.2，特別適合醫療設備和無塵車間等敏感環境。

模塊化智能分隔系統

該系列提供40-100mm的內寬選擇，支持最多5層電纜分層管理。"雙模式隔板"設計允許用戶選擇單側固定、雙側固定或全滑動配置，通過8mm/16mm間隔可調機構實現線纜的精準定位。實測顯示，該結構可使電纜磨損率下降72%，有效延長精密線纜使用壽命。

三維動態適應性

150mm彎曲半徑規格采用弧形鏈節拼接技術，在XYZ三軸空間內實現±15°的偏轉補償能力。配合末端應變緩釋連接器，可吸收設備往復運動產生的90%機械應力。"自清潔軌道"設計通過特殊凹槽導引碎屑排出，在汽車焊裝車間實測8,000小時無維護運行記錄。

環境耐受性突破

MW規格版本采用含氟高分子復合材料，在-30℃至120℃工況下保持拉伸強度≥85MPa。防靜電版本表面電阻控制在10-10Ω范圍，滿足半導體設備防ESD要求。開放式檢測窗口設計使日常巡檢效率提升60%，維護工時縮短至傳統產品的1/3。
