基本信息

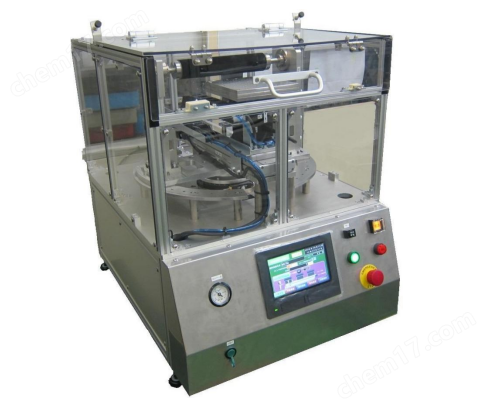

•目標: 用于LCD配向研究的實驗室摩擦機

•基板裝載:手動
•裝載/卸載位置：在摩擦輥的前部和后部
•最大基板尺寸:100mmx 100mm
•基板厚度:最小0.1mm，最大2mm
•基板材料:玻璃、PC、COP等

基板工作臺
•速度:0-500mm/秒，1mm/秒，精度±0.1mm/秒 區間可調

•移動行程:300mm
•移動方向:垂直于滾軸、前進方向、后退方向、上下方向（自動）
•工作臺旋轉:手動±45度，可按1度為單位設置
•工作臺表面平整度:±10μm
•基板固定:真空發生器吸附固定
•基板定位:手動

摩擦滾軸
•寬度:240mm
直徑:48mm±0.01mm（以滾軸芯外徑來定義）
RPM:0-1500 rpm。1rpm，精度±0.1 rpm步進可調（數字顯示）
•平行度對基板工作臺:整體±10μm
•平行度對工作臺行程:完全摩擦時±10μm
•旋轉方向:順時針(CW)和逆時針(CCW)旋轉
•上滾/下滾行程:10mm
•滾壓（行程）精度:±0.01 mm
•角度調整:±45°，可以1°為單位設置
•面料為天鵝絨黑色，吉川化工YA-20-R 絨毛長度為2mm 密度為32,000根/cm^2

Utility

•電源:AC100-240V50/60Hz，最高500W

• 氣壓:0.5 MPa

• 尺寸:W600 x D760 x H807.2毫米

• 重量:約80公斤
