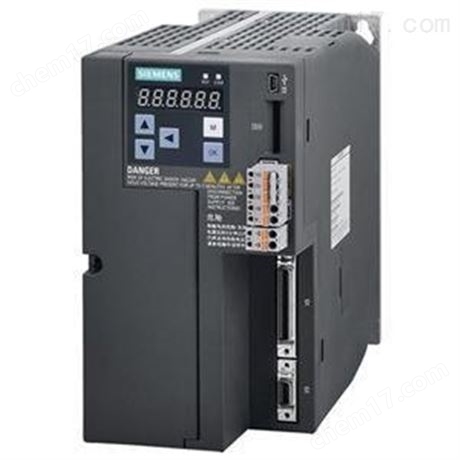

6SL3210-5FB12-0UA0西門子SINAMICS V90 輸入電壓：200-240 V 3-P - 15 %/+ 10 % 12.0 A 45-66 Hz 輸出電壓：0 – 輸出 11.6 A 0-330 Hz 電機：2 kW 防護等級：IP20 尺寸 D， 95x170x195（寬x高x深）

示例
以下以 EPOS 控制模式下使用運行到固定停止點的操作步驟為例。
前提條件：
使用的電機為 0.4 kW 低慣量電機（額定扭矩 = 1.27 Nm）
步驟：
1. 配置 PLC 和 V90 PN 驅動。選擇報文 111。
2. 設置運行程序段 0 的目標位置。
p2617[0] = 10000
3. 將運行任務配置為運行到固定停止點。
p2621[0] = 2
4. 檢查扭矩限制為 0.1 Nm。
p2622[0] = 10
5. 通過參數 p2634 設置大跟隨誤差，參數 p2635 設置監控窗口。
6. 執行回參考點操作。
說明：
當 SINAMICS V90 PN 工作在 EPOS 運行程序段模式下時，必須在移動軸之前執行回
參考點操作。
7. 驅動執行回參考點操作成功后，通過控制字 STW1.6 觸發運行程序段 0。
8. 觀察驅動狀態，確認是否到達固定停止點。
到達固定停止點：
– 當實際位置跟隨誤差超出了參數 p2634 中的設定值時，表示達到固定停止點。
未到達固定停止點：
– 在達固定停止點后，如果軸脫離該位置且超出了為此設定的監控窗口（p2635），
則轉速設定值會設為 0，并輸出故障信息 F7484
– 如果直到制動動作點都沒有檢測到“已到達固定停止點”，則輸出故障信息 F7485
9. 一旦識別出“已到達固定停止點”狀態，該任務便結束。程序段切換方式由任務設定決
定

6SL3210-5FB12-0UA0西門子SINAMICS V90 輸入電壓：200-240 V 3-P - 15 %/+ 10 % 12.0 A 45-66 Hz 輸出電壓：0 – 輸出 11.6 A 0-330 Hz 電機：2 kW 防護等級：IP20 尺寸 D， 95x170x195（寬x高x深）

位置跟蹤
通過位置跟蹤，可以實現以下功能：
● 為單圈值編碼器設置一個虛擬多圈
● 擴展位置區域
● 使用齒輪箱時編碼器可以重復負載位置
若位置跟蹤功能使能，實際位置值在驅動斷電時會保存在驅動的掉電存儲區中。當重新給
驅動上電后，驅動可以讀取保存的位置數據。
虛擬多圈編碼器
對于位置跟蹤功能激活（p29243 = 1）的單圈值編碼器，p29244 可用于設置一個虛
擬多圈分辨率。該功能可以實現使用單圈編碼器時輸出一個多圈編碼器值。r2521 中大
實際位置值為 232 位。
● 當位置跟蹤功能禁用時（p29243 = 0）：
編碼器實際位置值范圍 = 實際單圈分辨率
● 當位置跟蹤功能激活時（p29243 = 1）：
編碼器實際位置值范圍 = 實際單圈分辨率 × 虛擬多圈分辨率（p29244）
公差窗口
公差窗口的預設值為編碼器分辨率的四分之一。驅動上電后，會測量實際位置與已保存位
置之間的差值?；谠摬钪担瑫?huì)執行以下操作：
● 差值在公差窗口內：
根據當前編碼器的實際位置值重復位置。
● 差值超出公差窗口：
輸出故障信息 F7449（針對 EPOS 模式）。

6SL3210-5FB12-0UA0西門子SINAMICS V90 輸入電壓：200-240 V 3-P - 15 %/+ 10 % 12.0 A 45-66 Hz 輸出電壓：0 – 輸出 11.6 A 0-330 Hz 電機：2 kW 防護等級：IP20 尺寸 D， 95x170x195（寬x高x深）

位置區域擴展
當位置跟蹤功能激活時，位置區域可以被擴展。
示例
下圖中所選擇的編碼器可以數出八圈編碼器旋轉。
● 若位置跟蹤功能禁用（p29243 = 0），編碼器可以記錄 +/- 4 圈的位置信息。
● 若位置跟蹤功能激活（p29243 = 1），并設置虛擬多圈 p29244 = 24，傳動比為
p29248/p29249 = 1，編碼器可以記錄 +/- 12 圈（負載齒輪箱上為 +/- 12 負載圈數）
的位置信息。

SINAMICS V90，SIMOTICS S-1FL6
若在電機和負載之間使用了機械齒輪，并需要通過該值編碼器進行位置跟蹤。在每次
編碼器計數溢出后，編碼器和電機負載的零位便會發生偏移，偏移大小取決于傳動比。
說明
若多圈分辨率與模模態軸（p29246）的比值不是整數，則輸出故障 F7442。
為確保多圈分辨率和模態軸的比值為整數，遵循以下公式。比值 v 的計算方法如下：
● 無位置跟蹤功能的編碼器（p29243 = 0）：
– 對于多圈編碼器：
v = (4096 × p29247 × p29248)/(p29249 × p29246)
– 對于單圈編碼器：
v = (p29247 × p29248)/(p29249 × p29246)
● 有位置跟蹤功能的編碼器（p29243 = 1）：
v = (p29244 × 29247)/p292
